1

-

目录

一、柱上变台图集

.....................................................................................................................................................................................................................................................1

1、

柱上变压器杆型图（15m

双杆）

.............................................................................................................................................................................................................

1

2、

200kVA

及以下变压器物料清单（15m

双杆）

........................................................................................................................................................................................

2

3、

400kVA

及以下变压器物料清单（15m

双杆）

........................................................................................................................................................................................

4

4、

柱上变压器杆型图（12m

双杆）

.............................................................................................................................................................................................................

6

5、

200kVA

及以下变压器物料清单（12m

双杆）

........................................................................................................................................................................................

7

6、

400kVA

变压器物料清单（12m

双杆）

....................................................................................................................................................................................................

9

7、

电气主接线图

..........................................................................................................................................................................................................................................

11

8、

200kVA

及以下低压综合配电箱电气图

.................................................................................................................................................................................................

12

9、

400kVA

低压综合配电箱电气图

.............................................................................................................................................................................................................

13

10、

低压综合配电箱布置加工图

................................................................................................................................................................................................................

14

-

2

-

二、配电站室图集

...................................................................................................................................................................................................................................................15

1、电气主接线图(400kVA)

............................................................................................................................................................................................................................

15

2、10kV

系统配置图(400kVA)

.......................................................................................................................................................................................................................

16

3、0.4kV

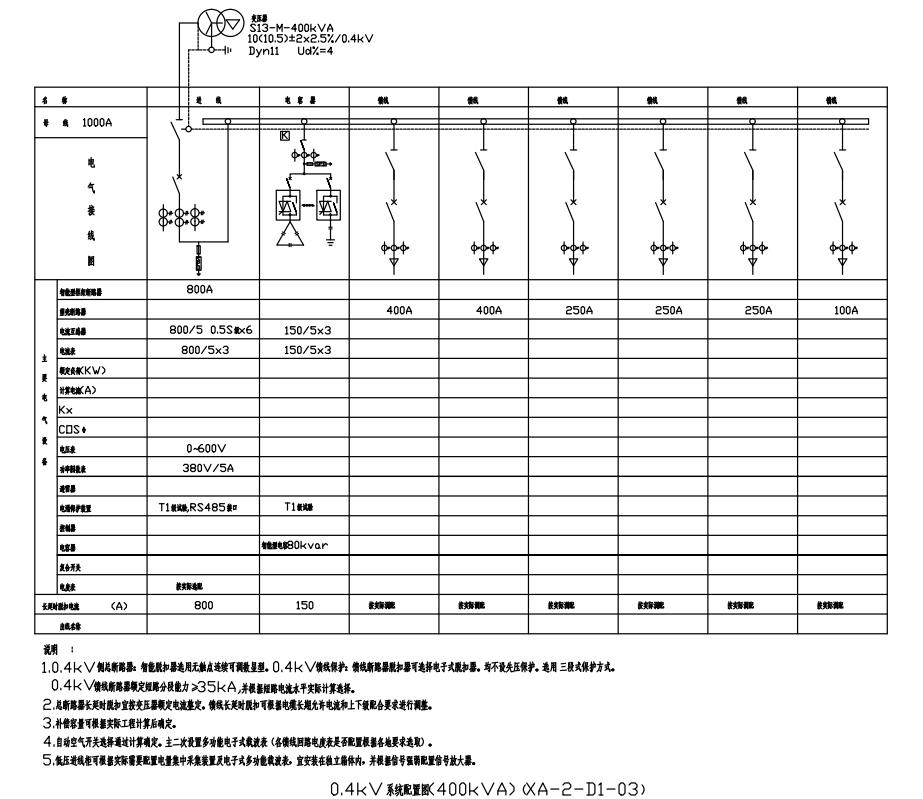

系统配置图(400kVA)

.....................................................................................................................................................................................................................

17

4、目字型箱变电气平断面布置图

................................................................................................................................................................................................................

18

5、落地式低压电缆分支箱电气接线图（一进四出）

................................................................................................................................................................................

19

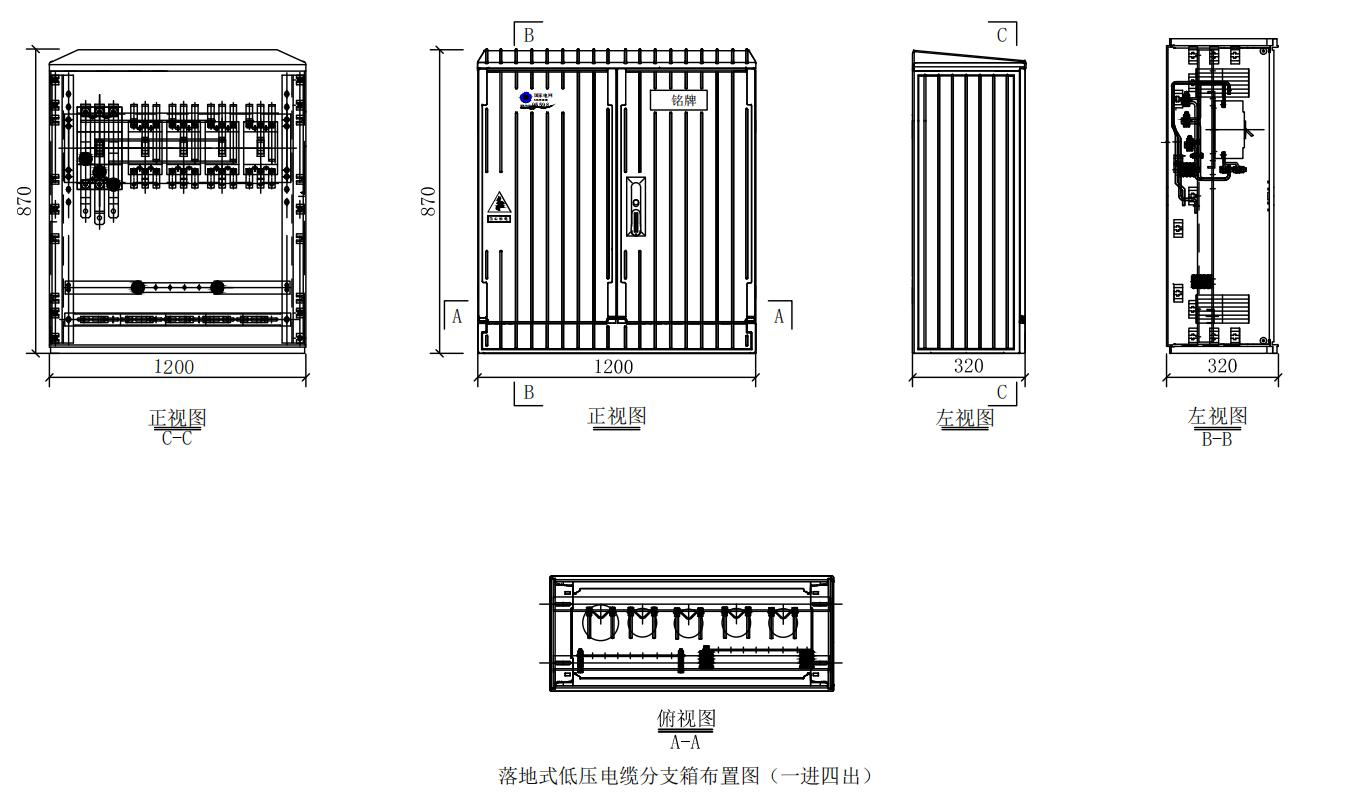

6、落地式低压电缆分支箱布置图（一进四出）

........................................................................................................................................................................................

20

三、电缆线路图集

...................................................................................................................................................................................................................................................21

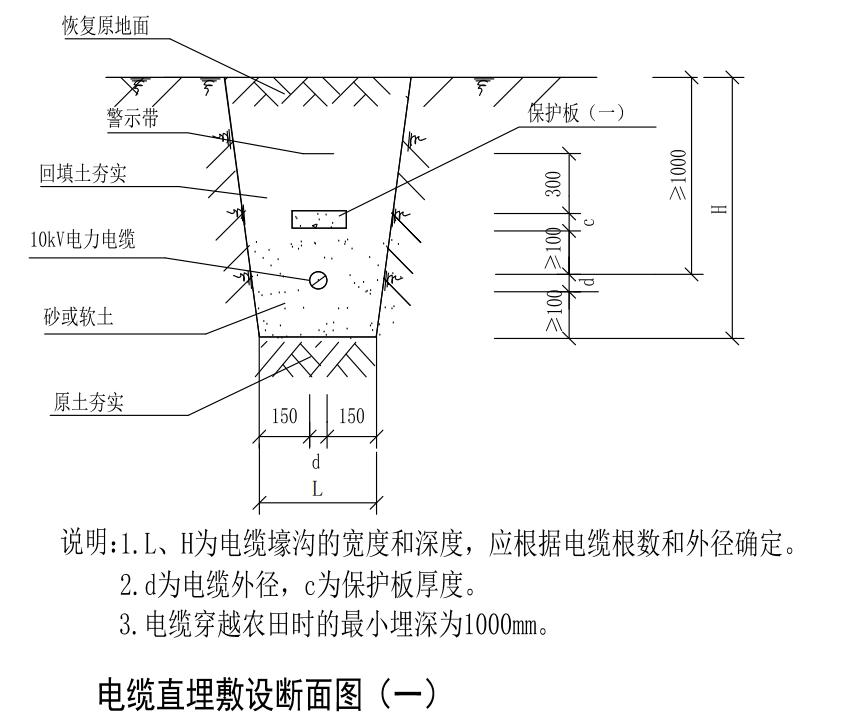

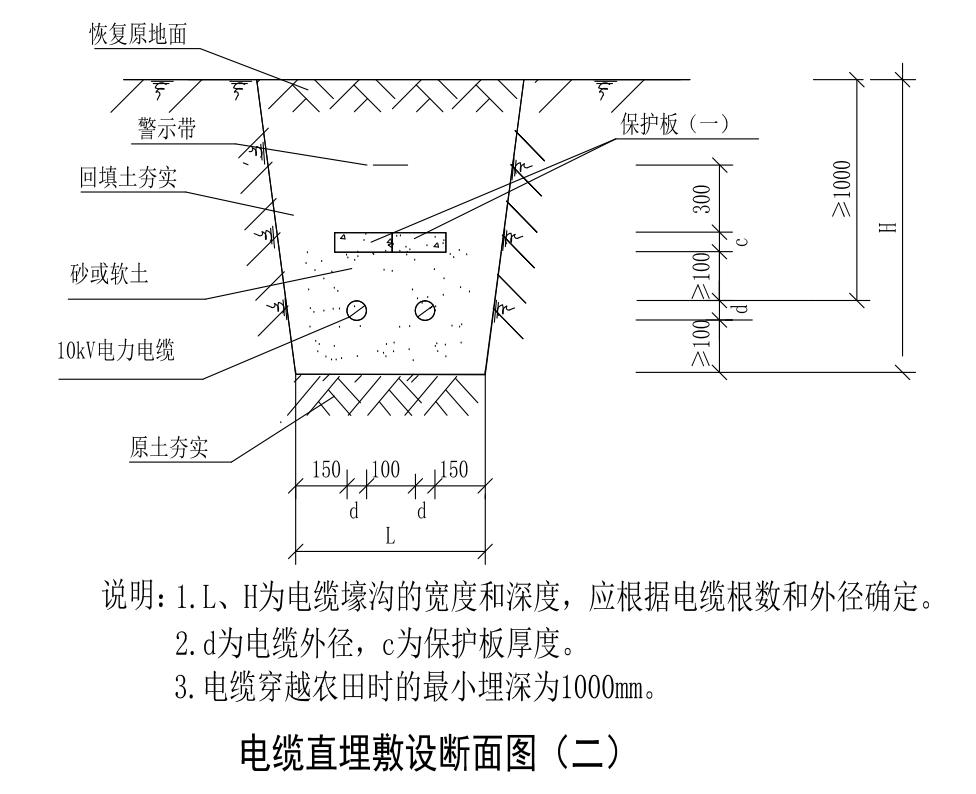

1、电缆直埋敷设断面图（一）

....................................................................................................................................................................................................................

21

2、电缆直埋敷设断面图（二）

....................................................................................................................................................................................................................

22

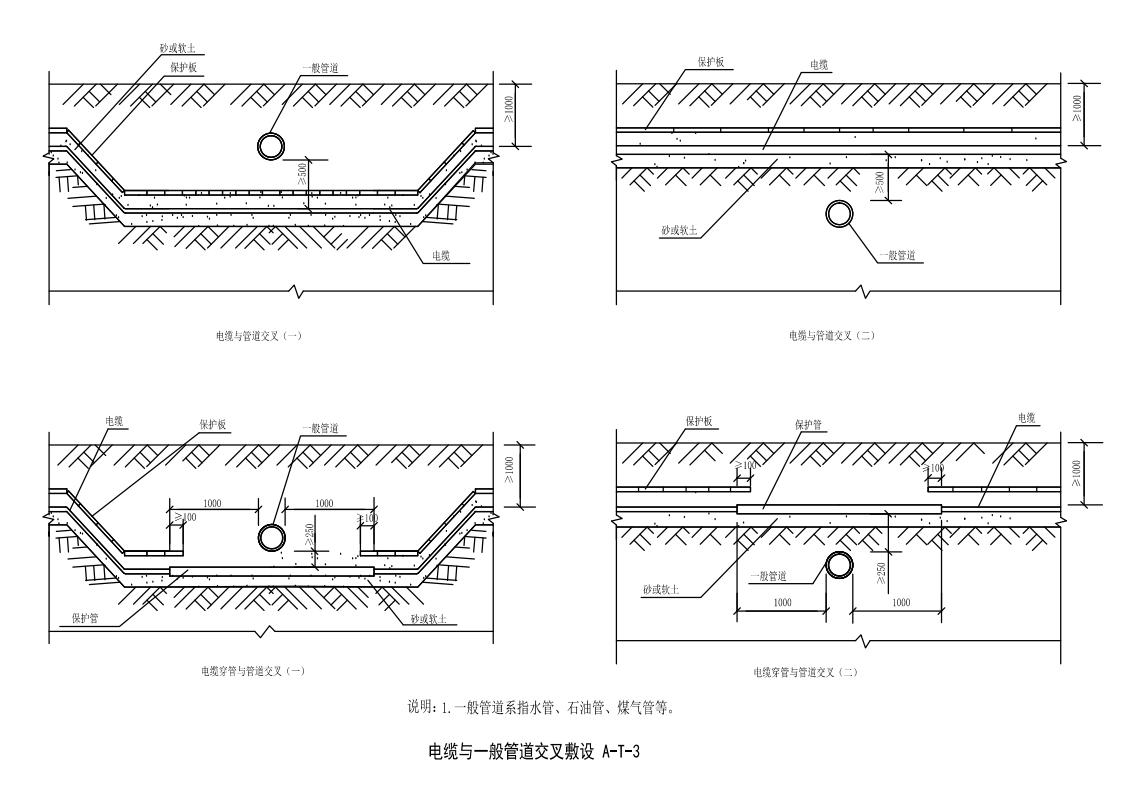

3、电缆与一般管道交叉敷设图

....................................................................................................................................................................................................................

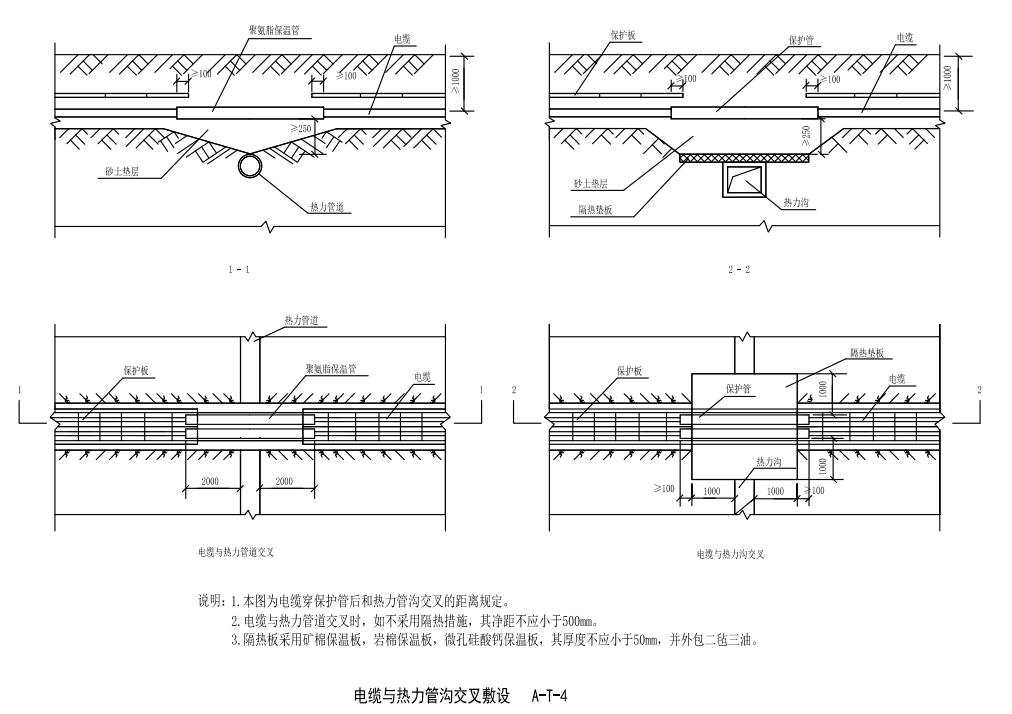

23

4、电缆与热力管沟交叉敷设图

....................................................................................................................................................................................................................

24

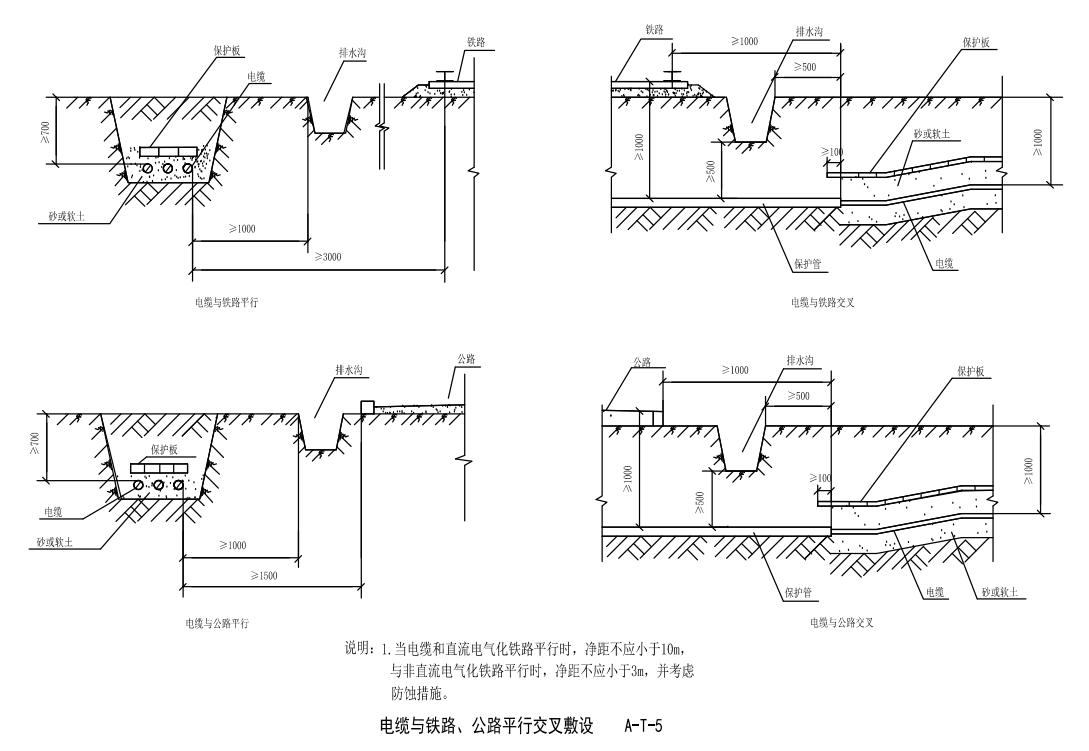

5、电缆与铁路、公路平行交叉敷设图

........................................................................................................................................................................................................

25

-

3

-

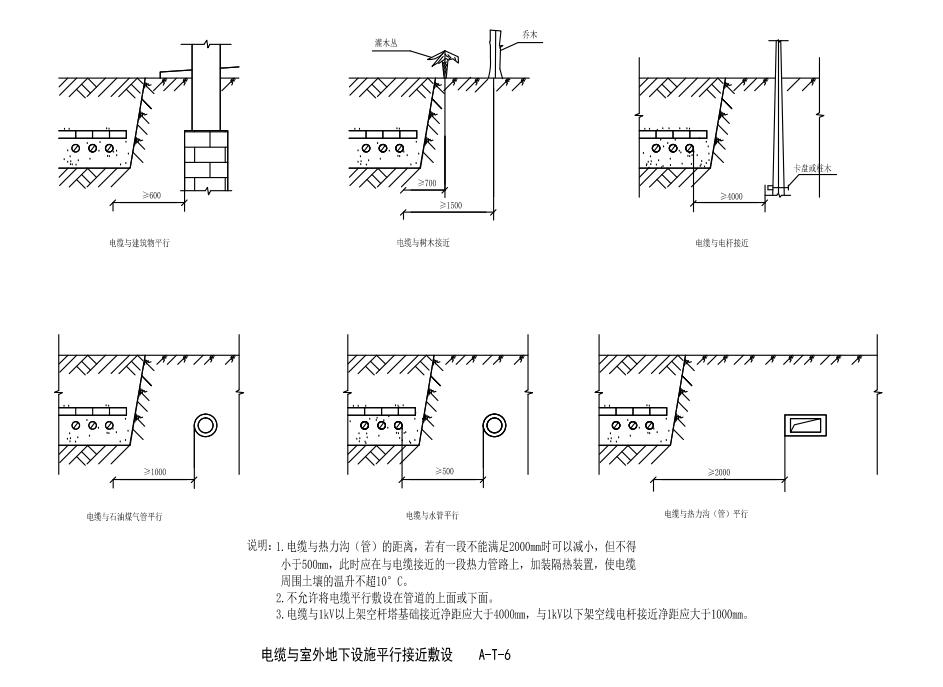

6、电缆与室外地下设施平行接近敷设

........................................................................................................................................................................................................

26

7、电缆载流量（A）图

..................................................................................................................................................................................................................................

27

四、

架空线路图集

.................................................................................................................................................................................................................................................28

1

、

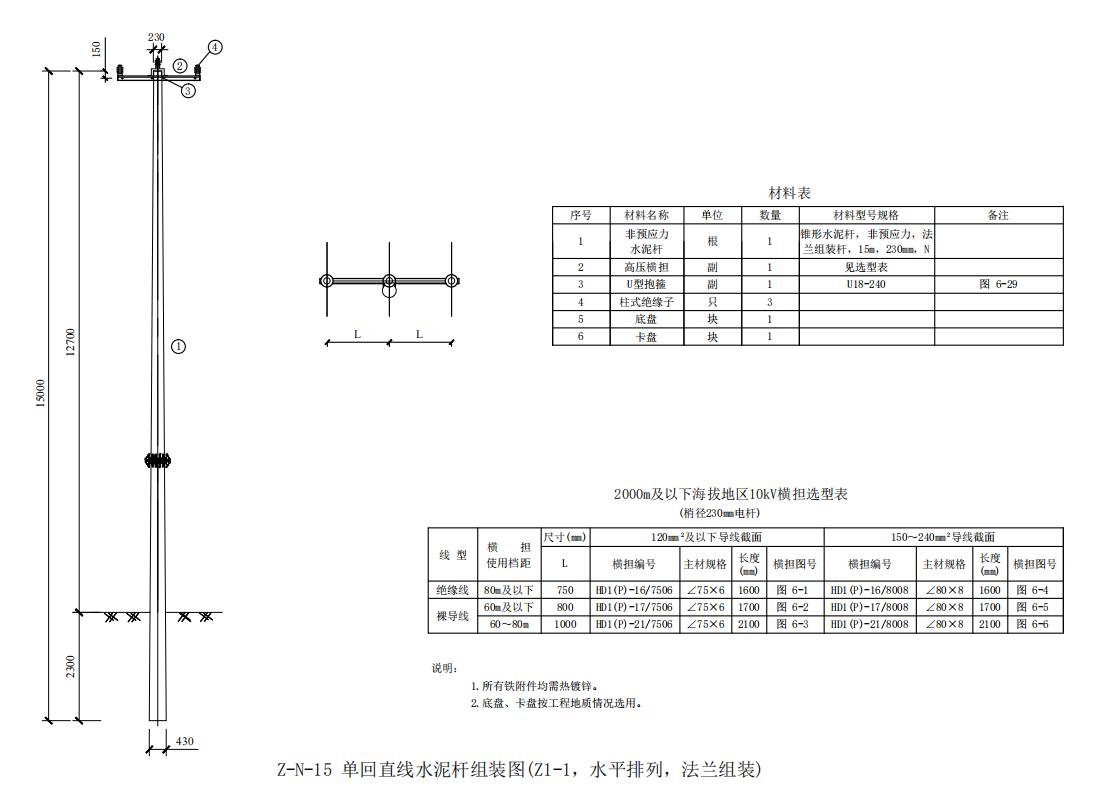

单回直线水泥杆组装图(Z1-1,水平)

......................................................................................................................................................................................................

28

2、Z-N-15

单回直线水泥杆组装图(Z1-1,水平,法兰组装)

......................................................................................................................................................................

29

3、Z-M-12

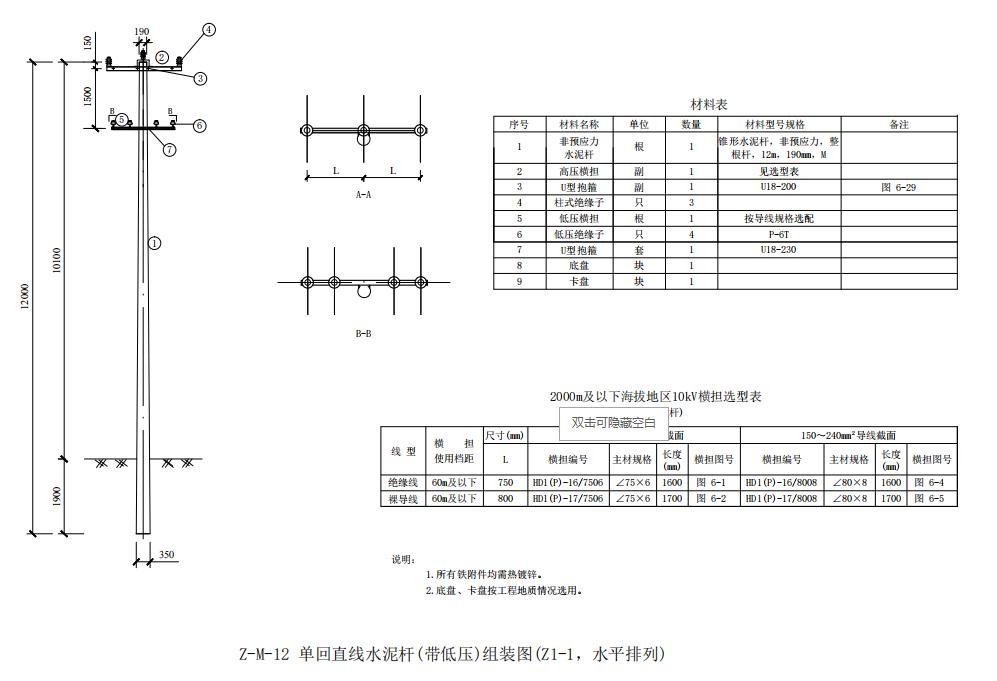

单回直线水泥杆(带低压)组装图(Z1-1,水平,)

......................................................................................................................................................................

30

4、Z-M-12

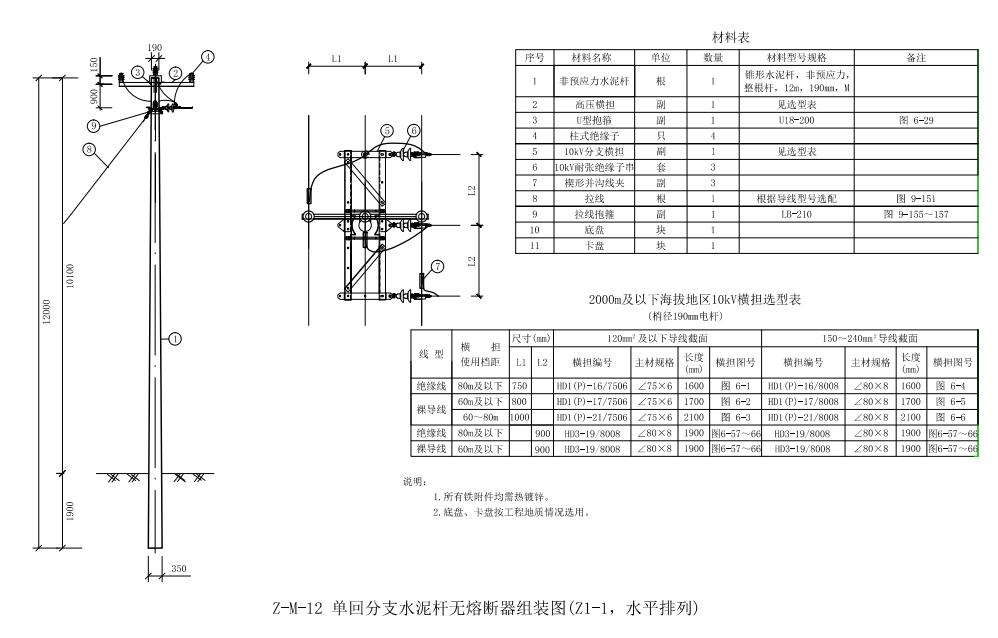

单回分支水泥杆无熔断器组装图(Z1-1,水平)

........................................................................................................................................................................

31

5、NJ2B-M-D-12

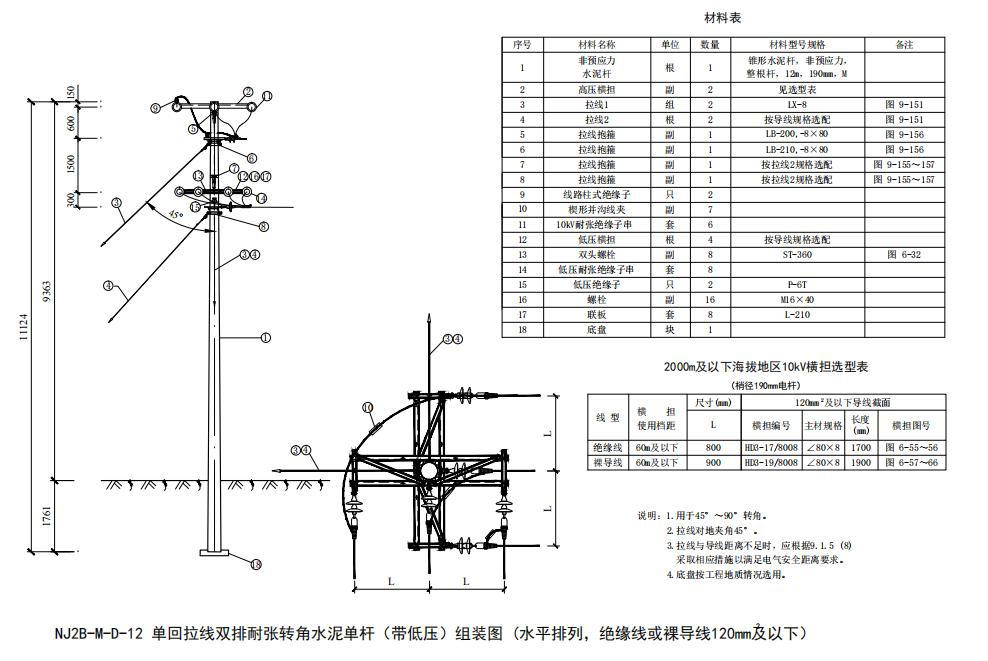

单回拉线双排耐张转角水泥单杆（带低压）组装图

(水平排列，绝缘线或裸导线

120mm

及以下）

....................................................................

32

6、NDB-M-D-12

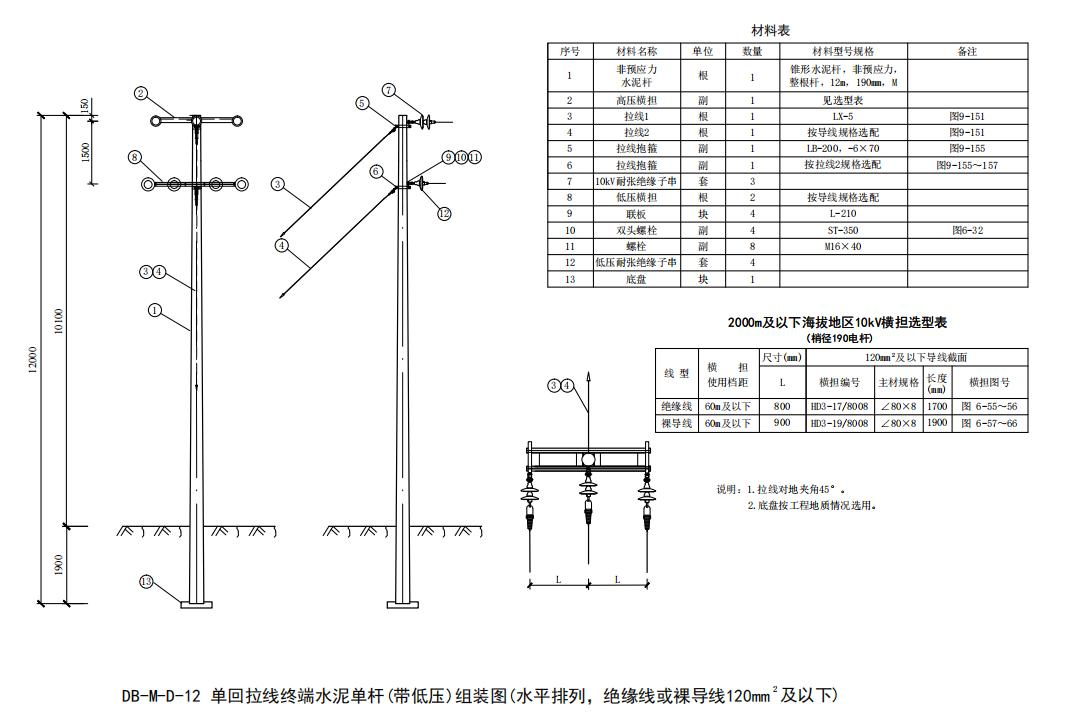

单回拉线终端水泥单杆(带低压)组装图(水平排列，绝缘线或裸导线

120mm

²

及以下)

..............................................................................................

33

7、10m

380V

直线水泥杆杆型图

..................................................................................................................................................................................................................

34

8、10m

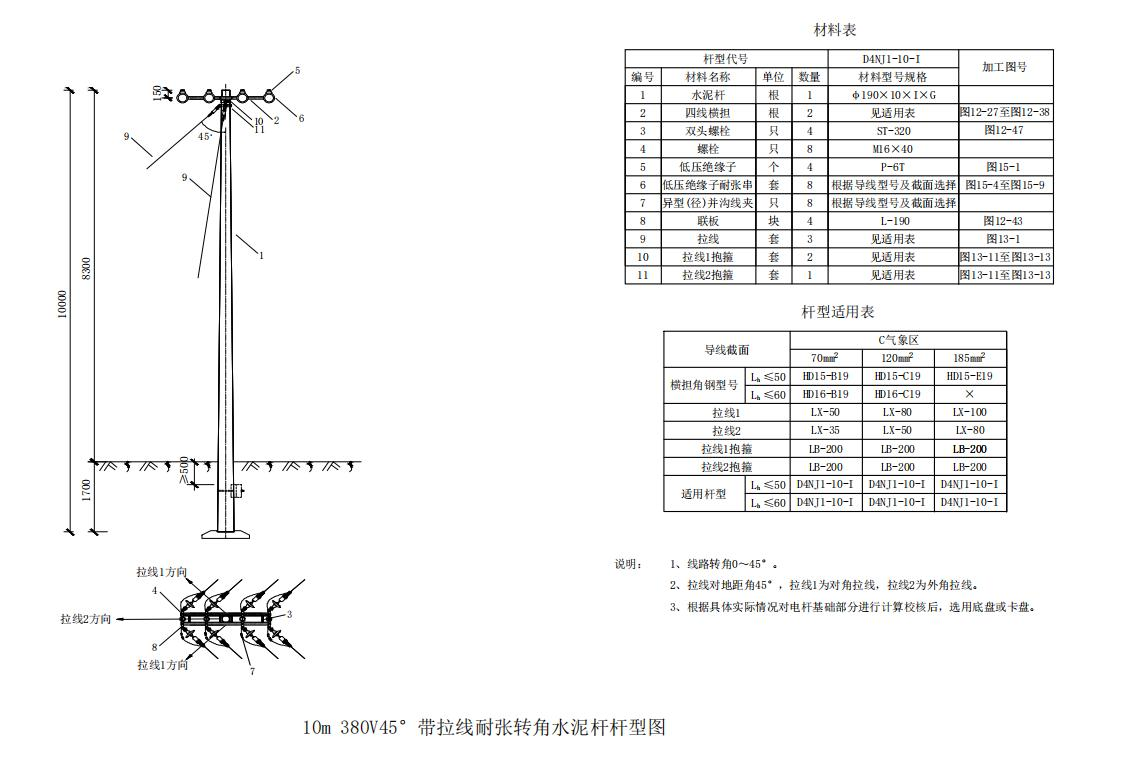

380V45°带拉线耐张转角水泥杆杆型图

........................................................................................................................................................................................

35

9、10m

380V

90°带拉线耐张转角水泥杆杆型图

......................................................................................................................................................................................

36

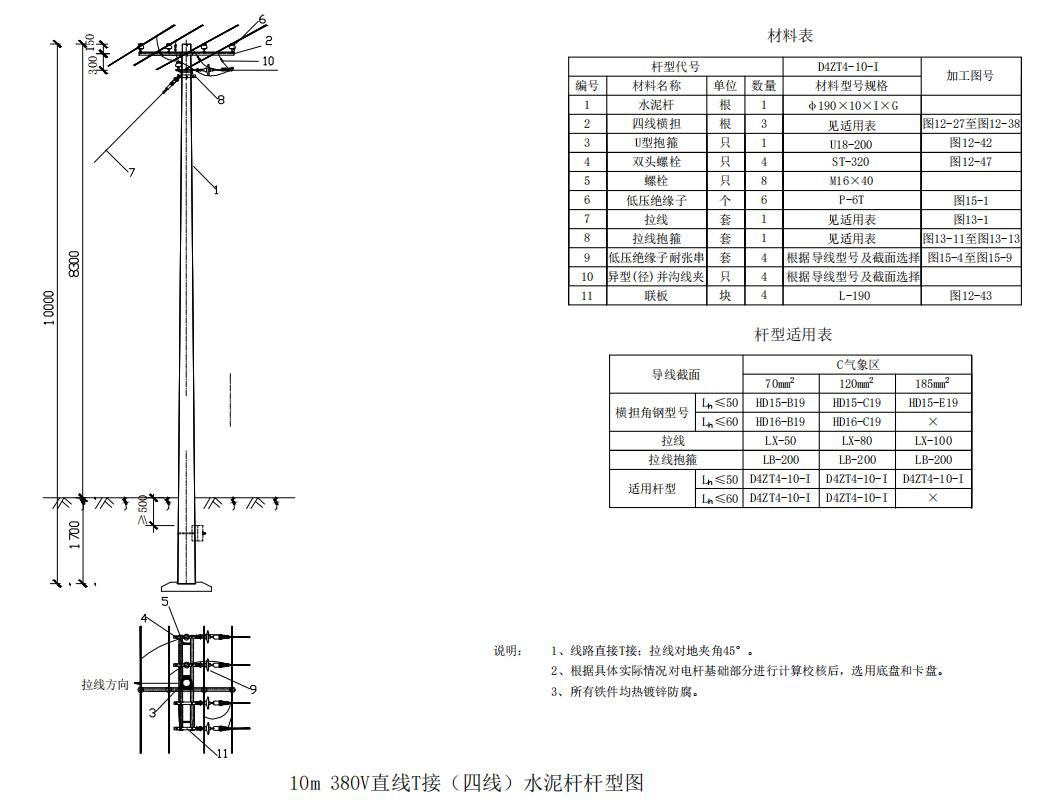

10、10m

380V

直线

T

接（四线）水泥杆杆型图

.........................................................................................................................................................................................

37

-

4

-

11、

10m

380V

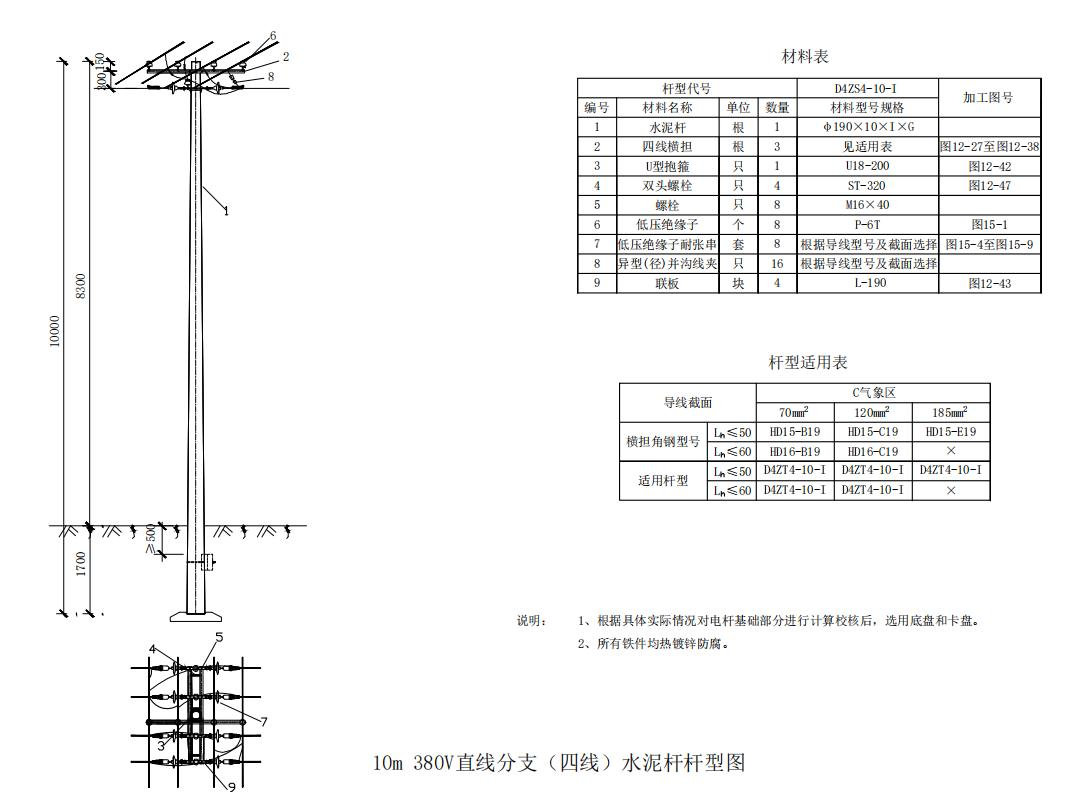

直线分支（四线）水泥杆杆型图

.......................................................................................................................................................................................

38

12、

10m

380V

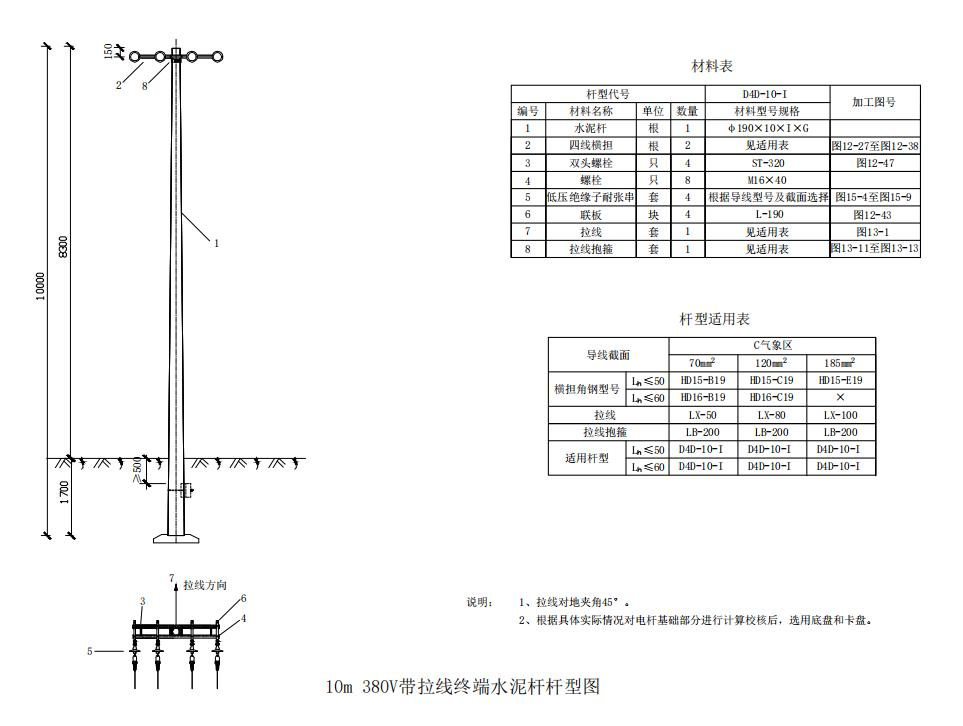

带拉线终端水泥杆杆型图

...................................................................................................................................................................................................

39

五、

国网

大庆

供电公司配网标准化物料清单

............................................................................................................................................................................................

40

六、

国网

大庆

供电公司营销标准化物料清单

............................................................................................................................................................................................

51

-

1

-

一、柱上变台图集

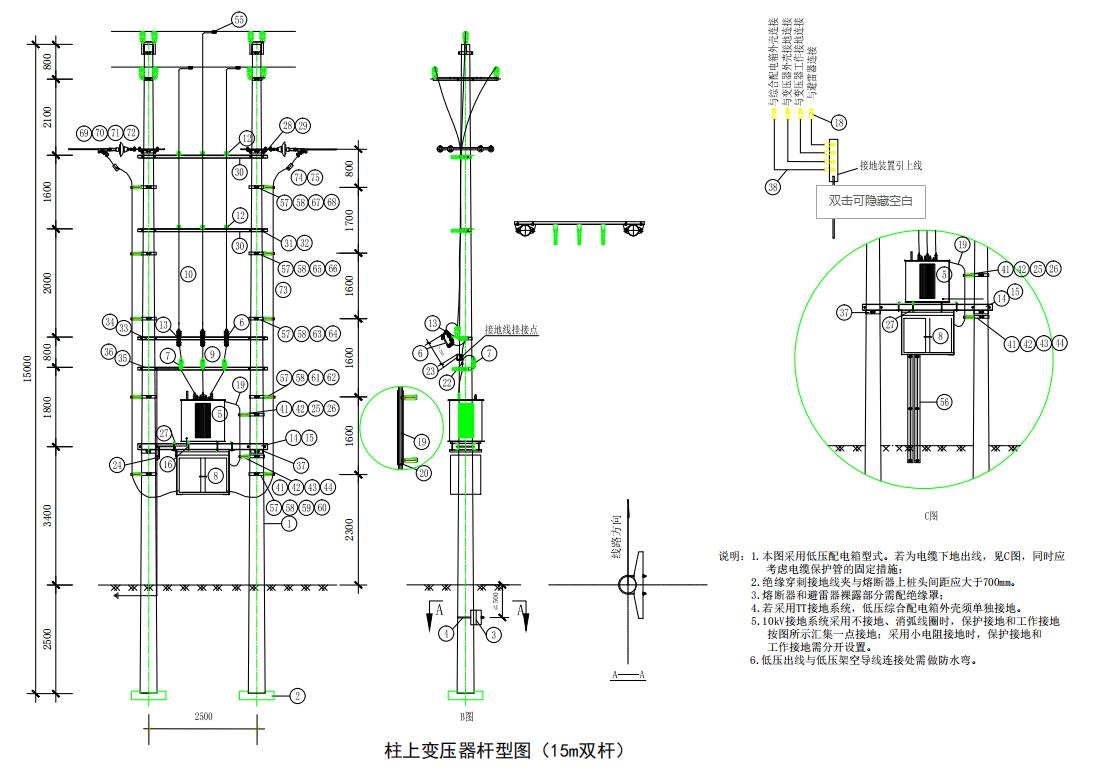

1、柱上变压器杆型图（15m

双杆）

-

2

-

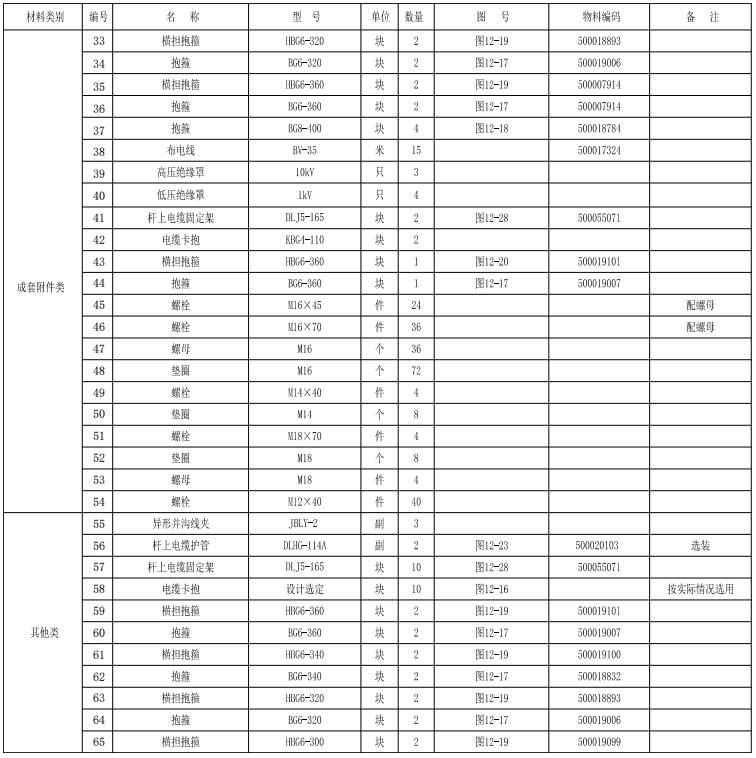

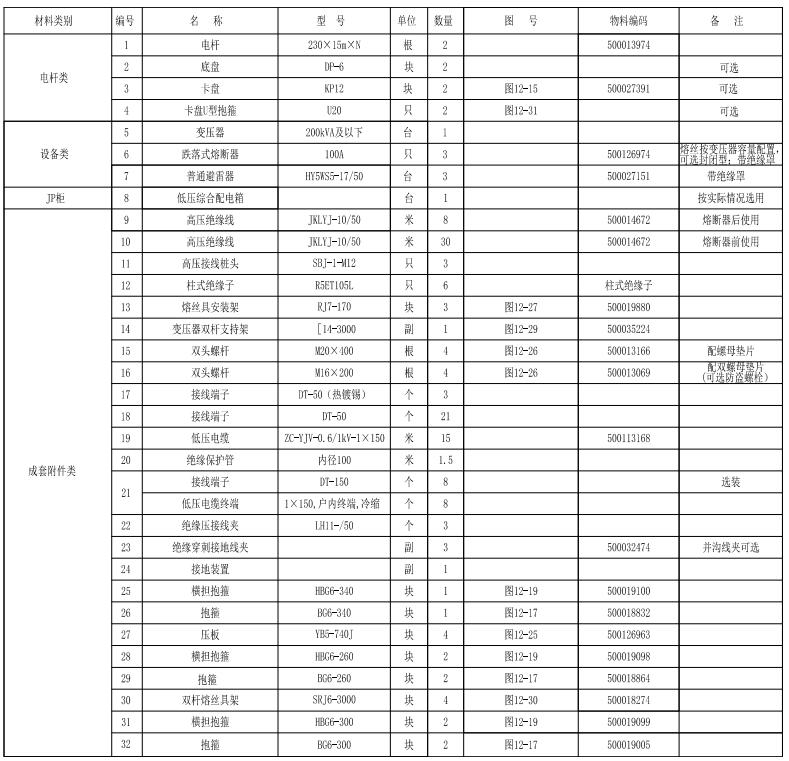

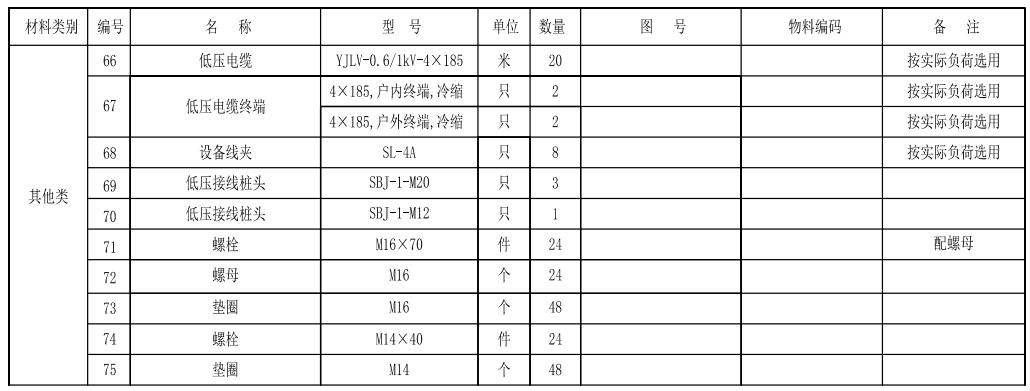

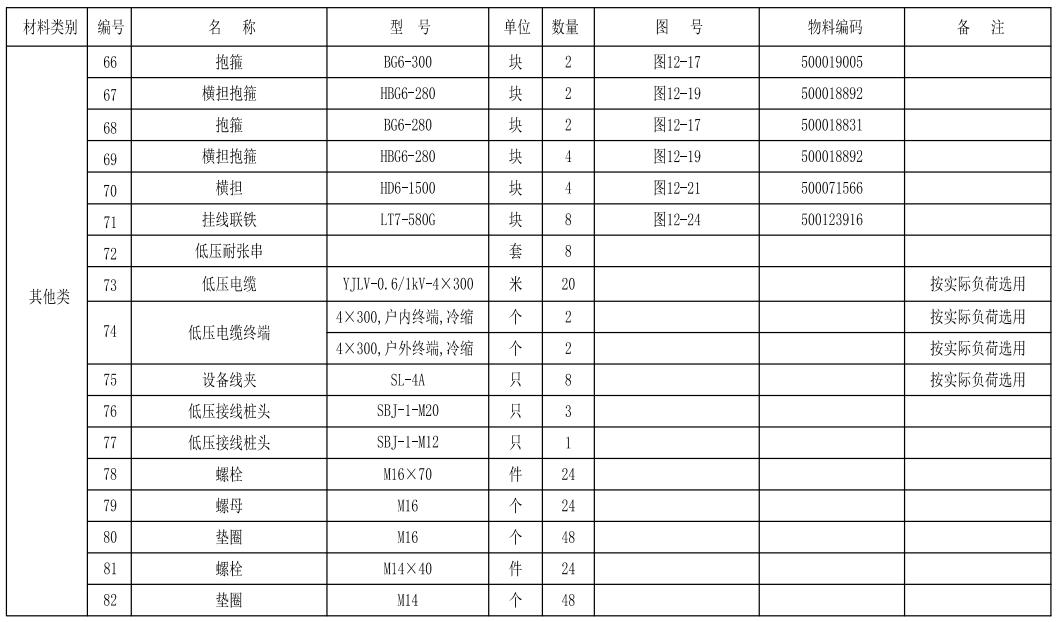

2、200kVA

及以下变压器物料清单（15m

双杆）

-

3

-

-

4

-

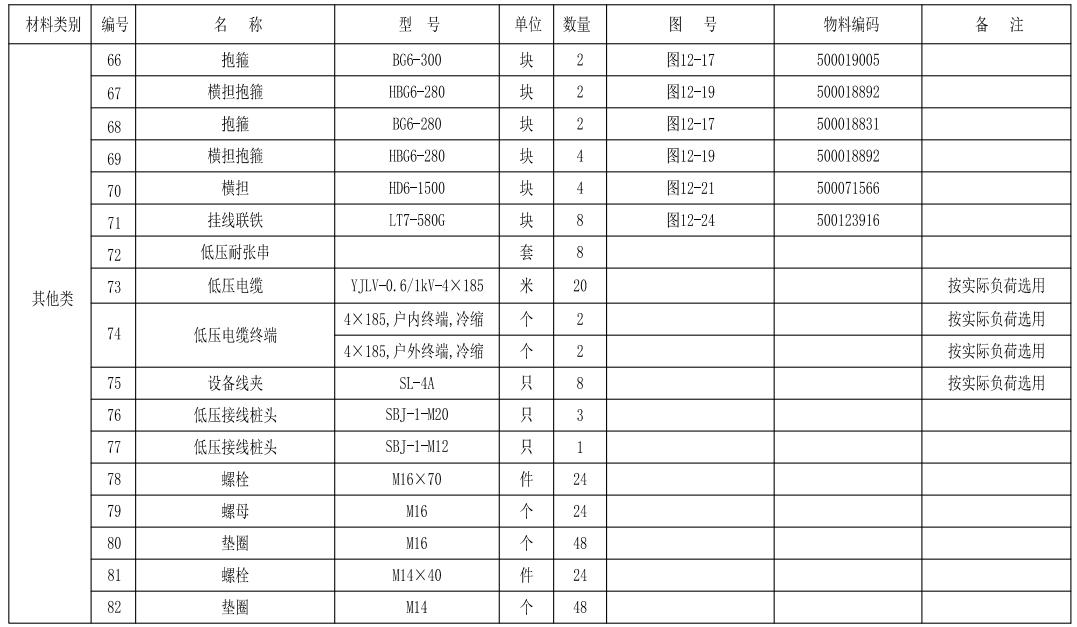

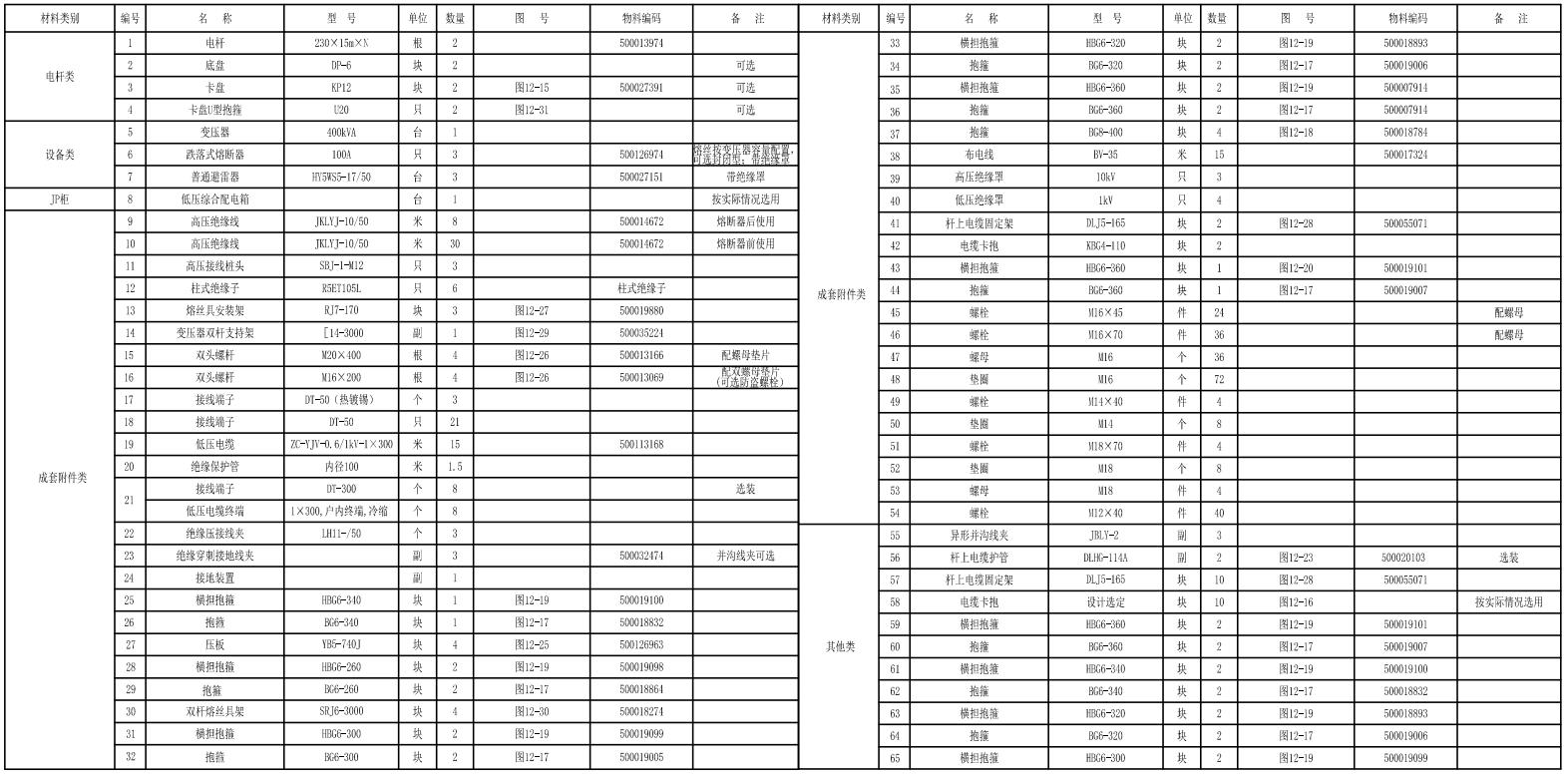

3、400kVA

及以下变压器物料清单（15m

双杆）

-

5

-

-

6

-

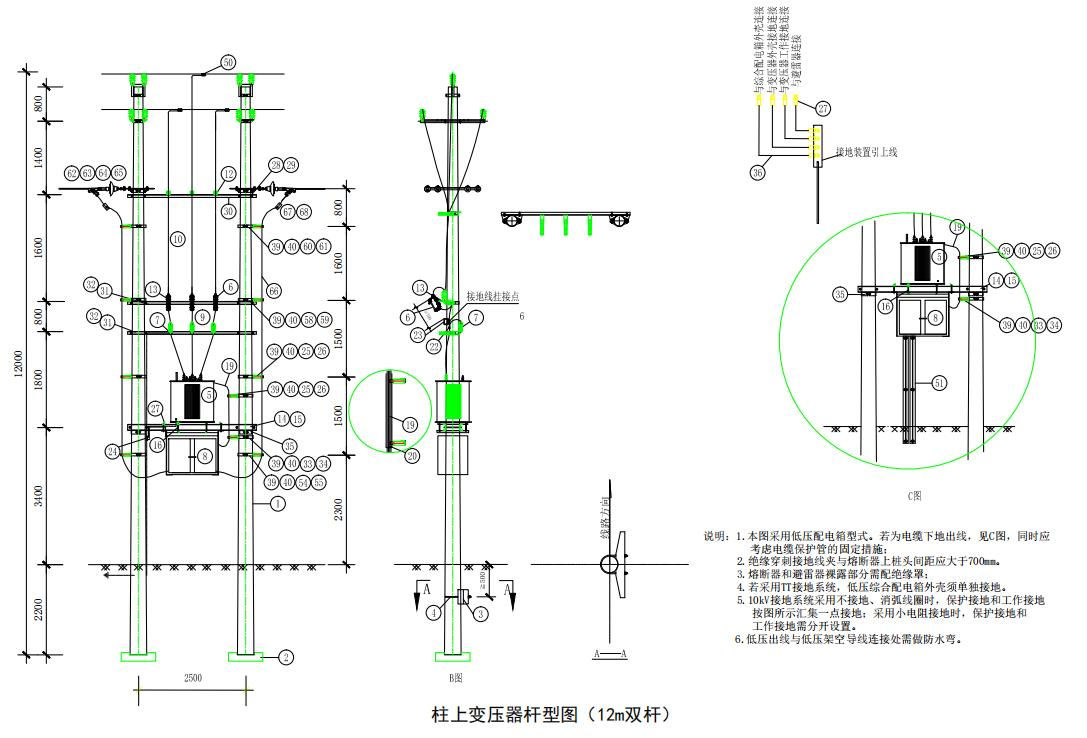

4、柱上变压器杆型图（12m

双杆）

-

7

-

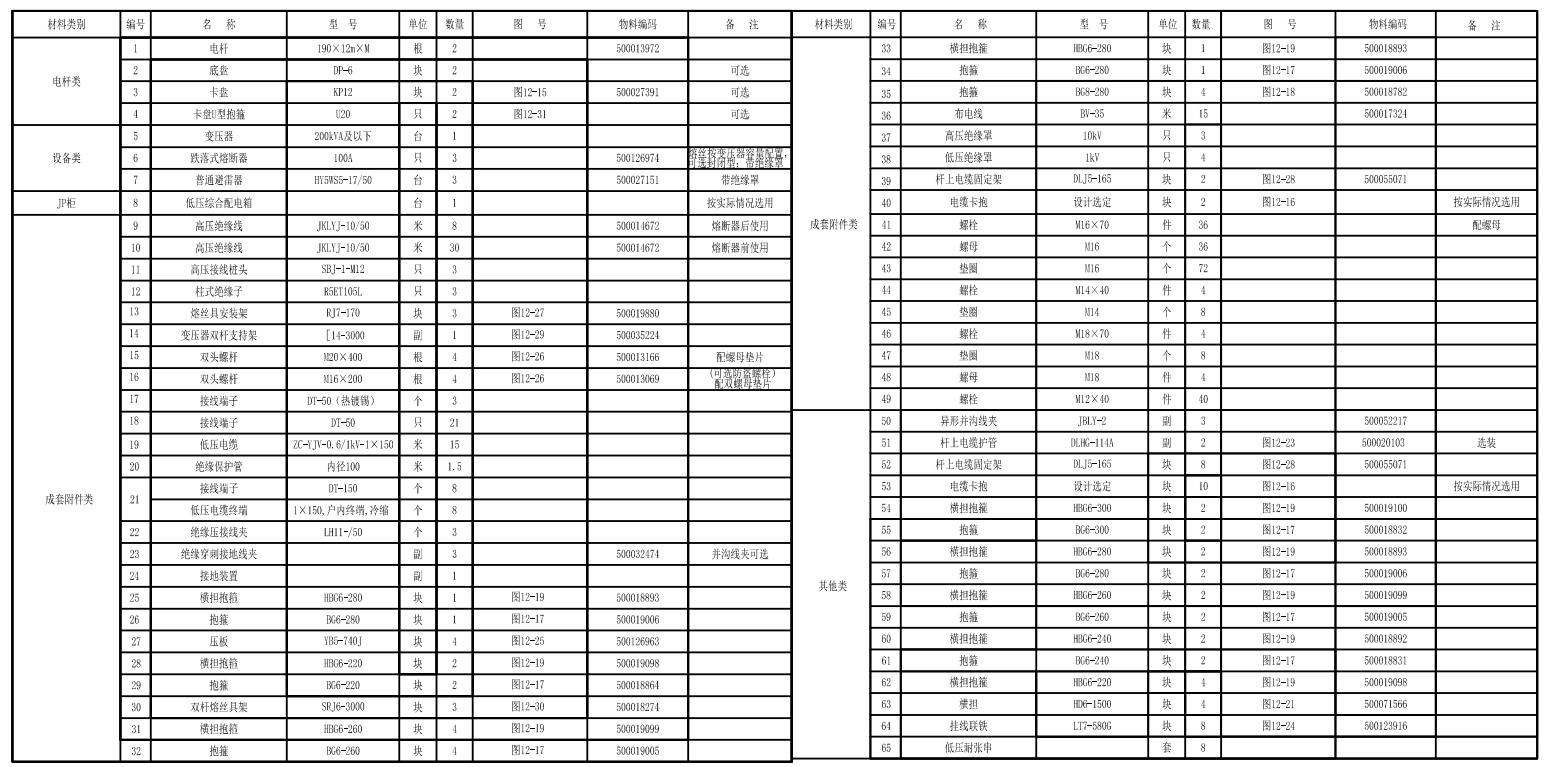

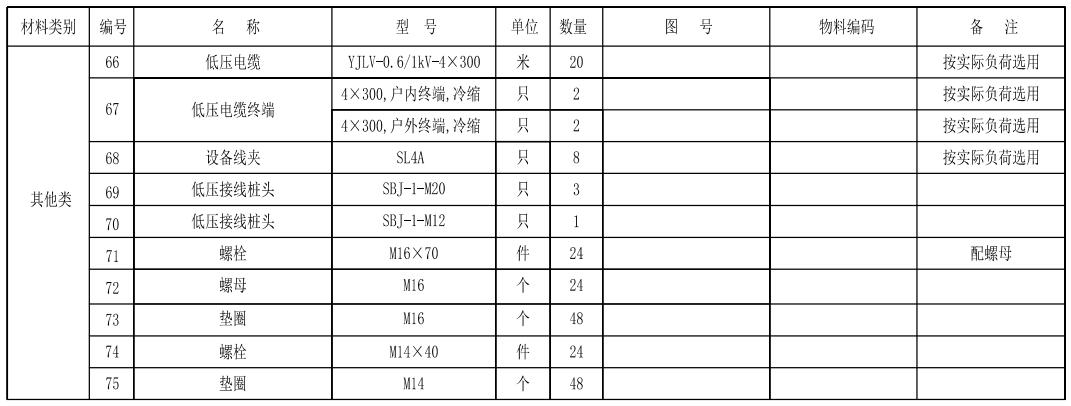

5、200kVA

及以下变压器物料清单（12m

双杆）

-

8

-

-

9

-

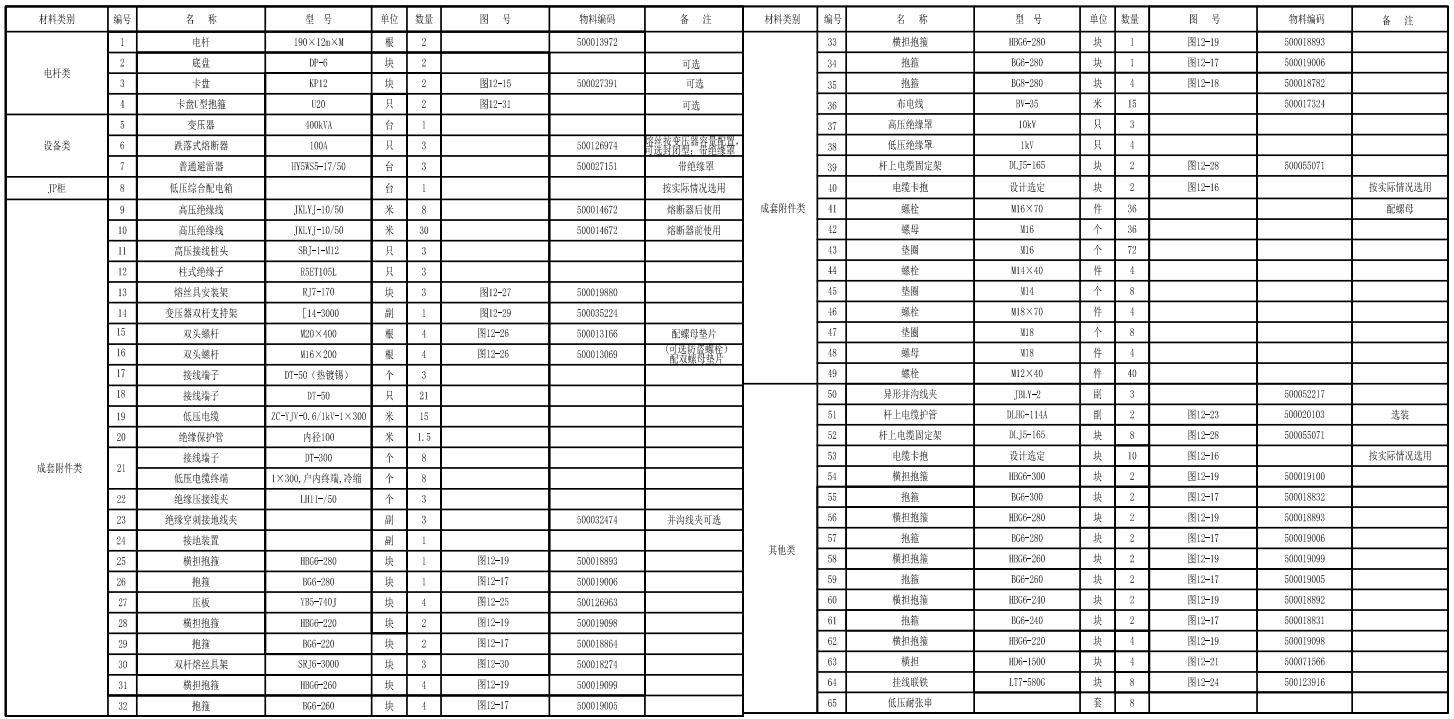

6、

400kVA

变压器物料清单（12m

双杆）

-

10

-

-

11

-

7、

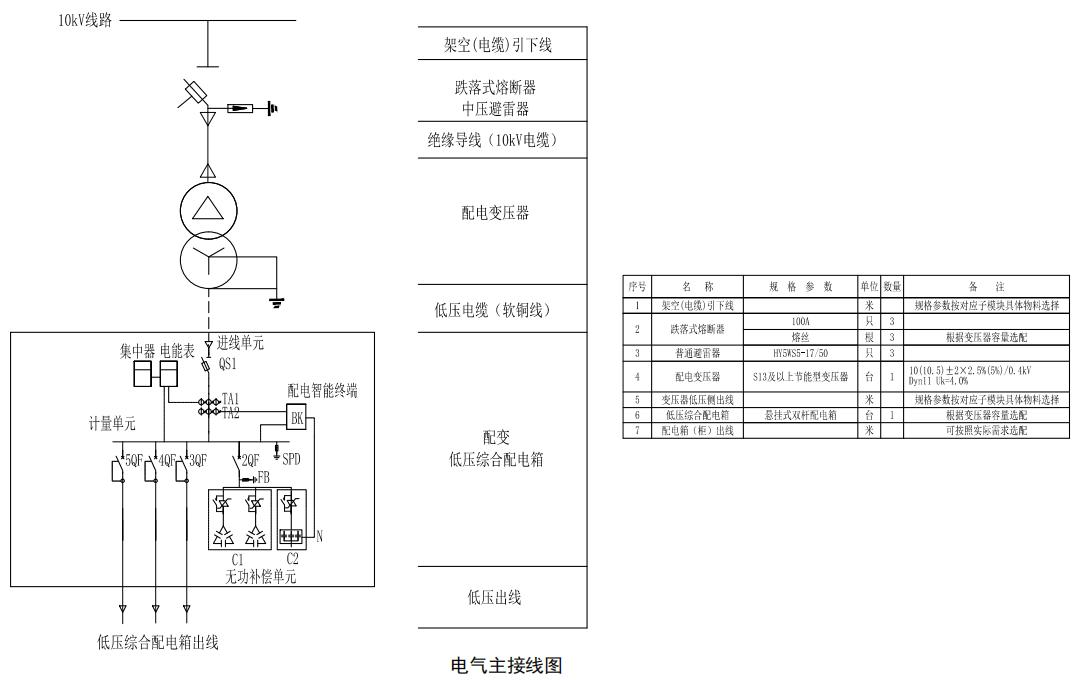

电气主接线图

-

12

-

8、

200kVA

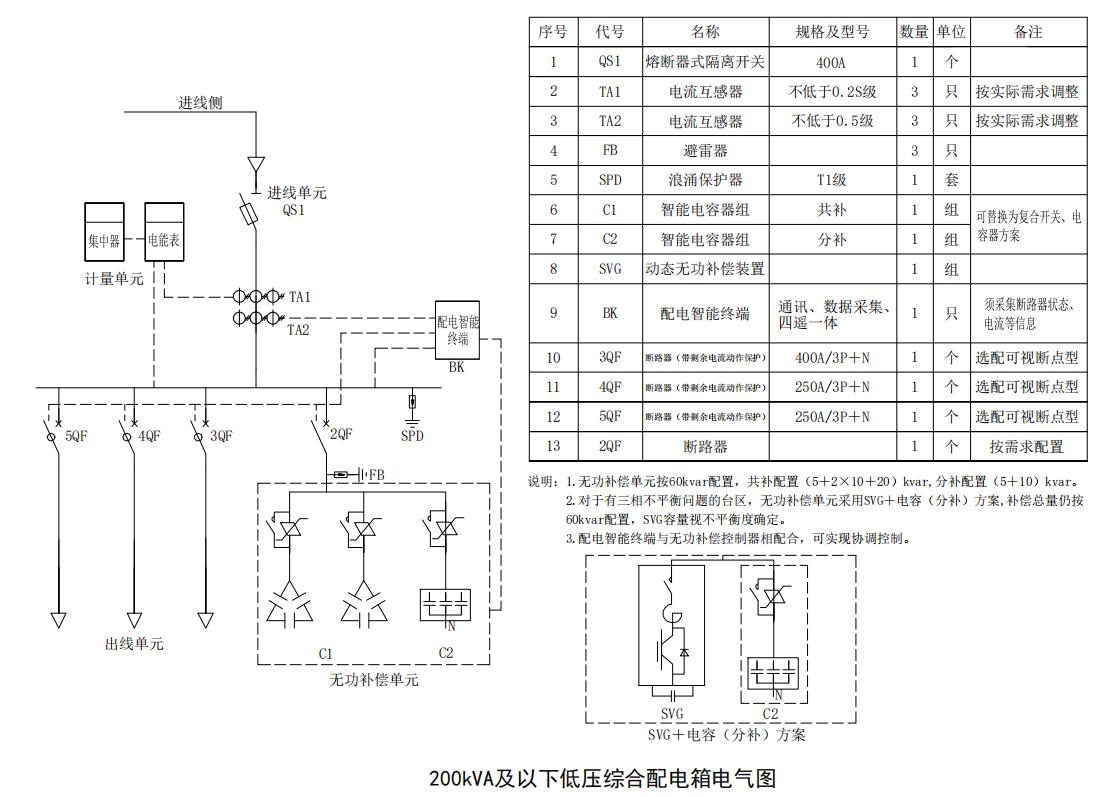

及以下低压综合配电箱电气图

-

13

-

9、

400kVA

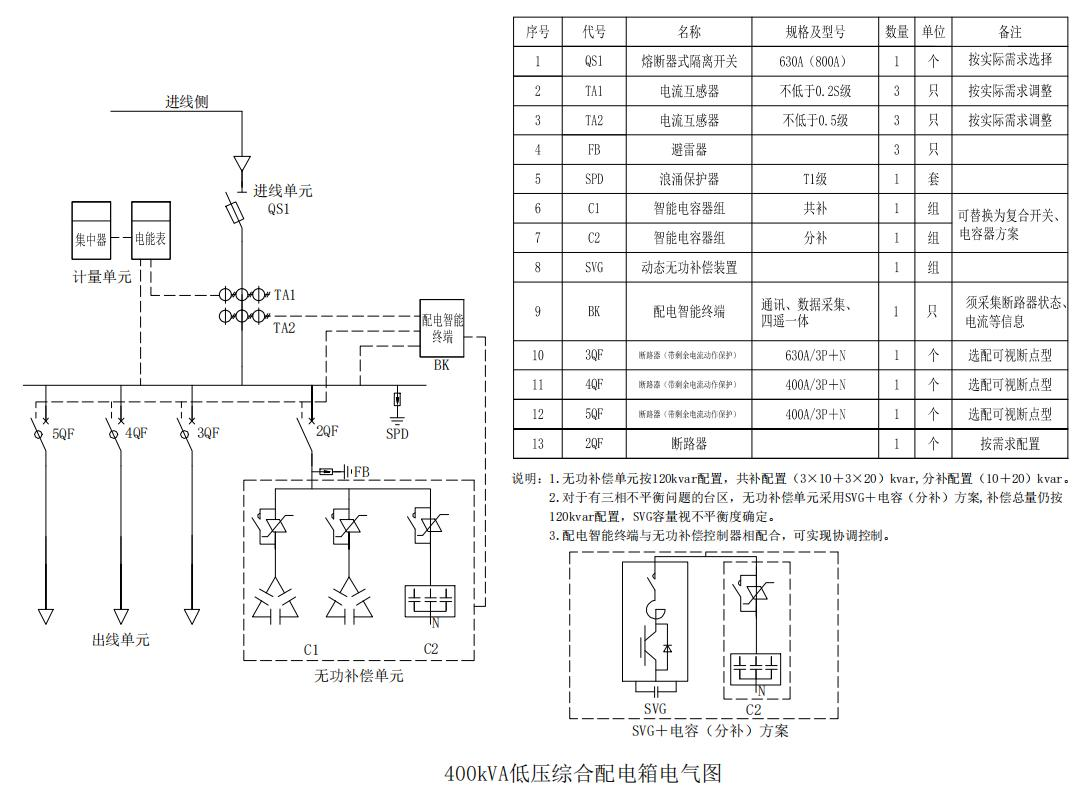

低压综合配电箱电气图

-

14

-

10、

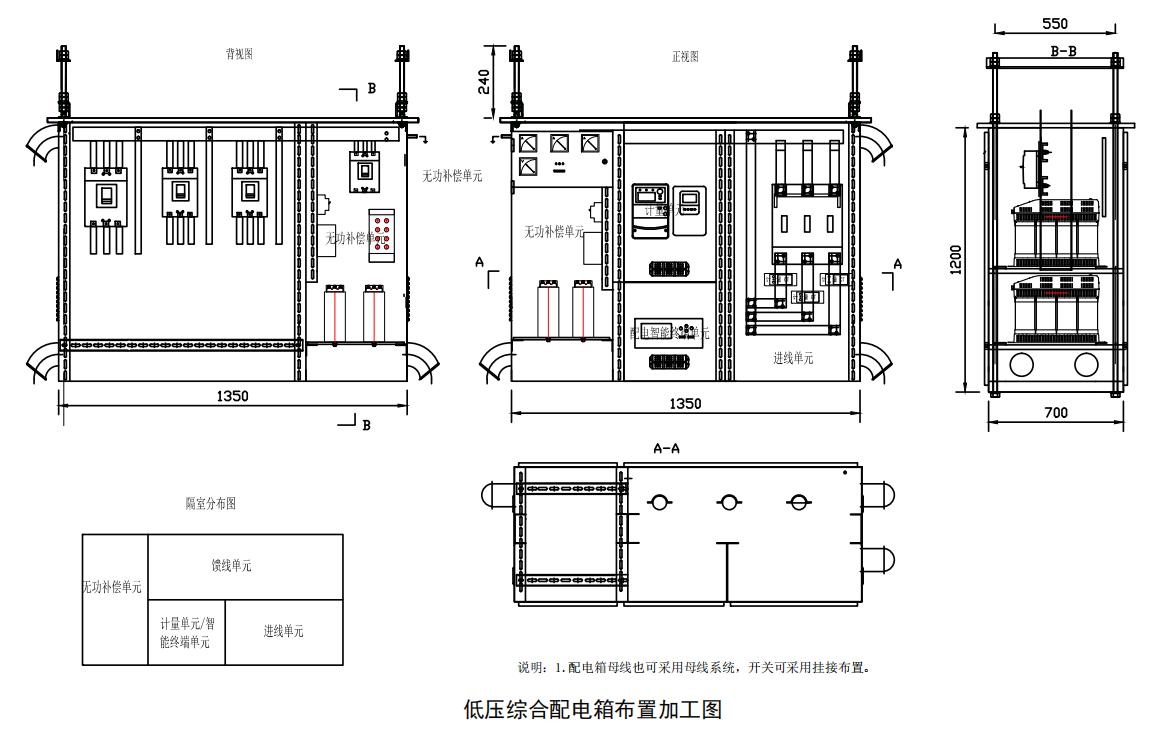

低压综合配电箱布置加工图

-

15

-

二、配电站室图集

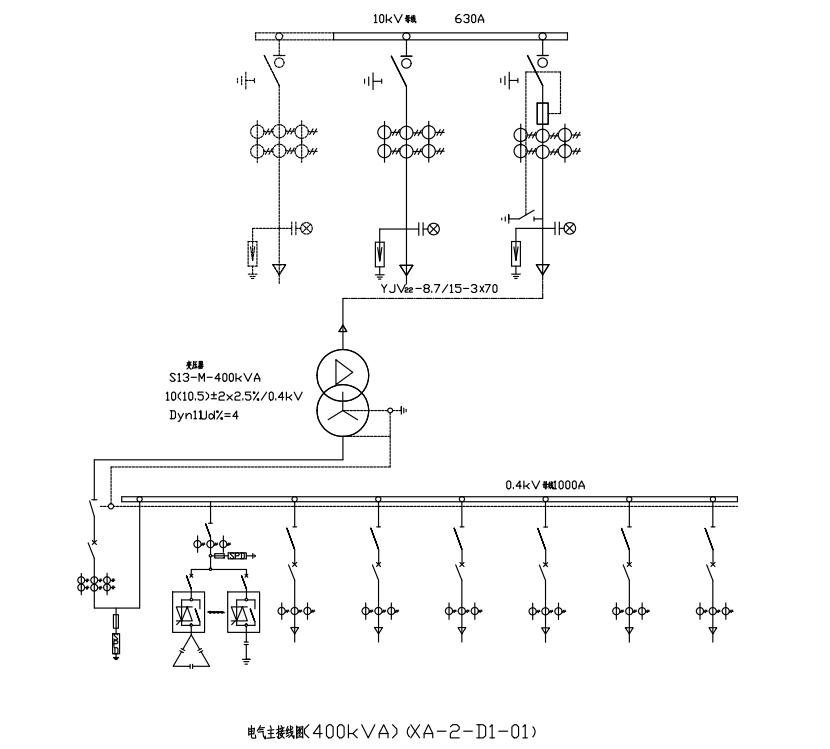

1、电气主接线图(400kVA)

-

16

-

2、10kV

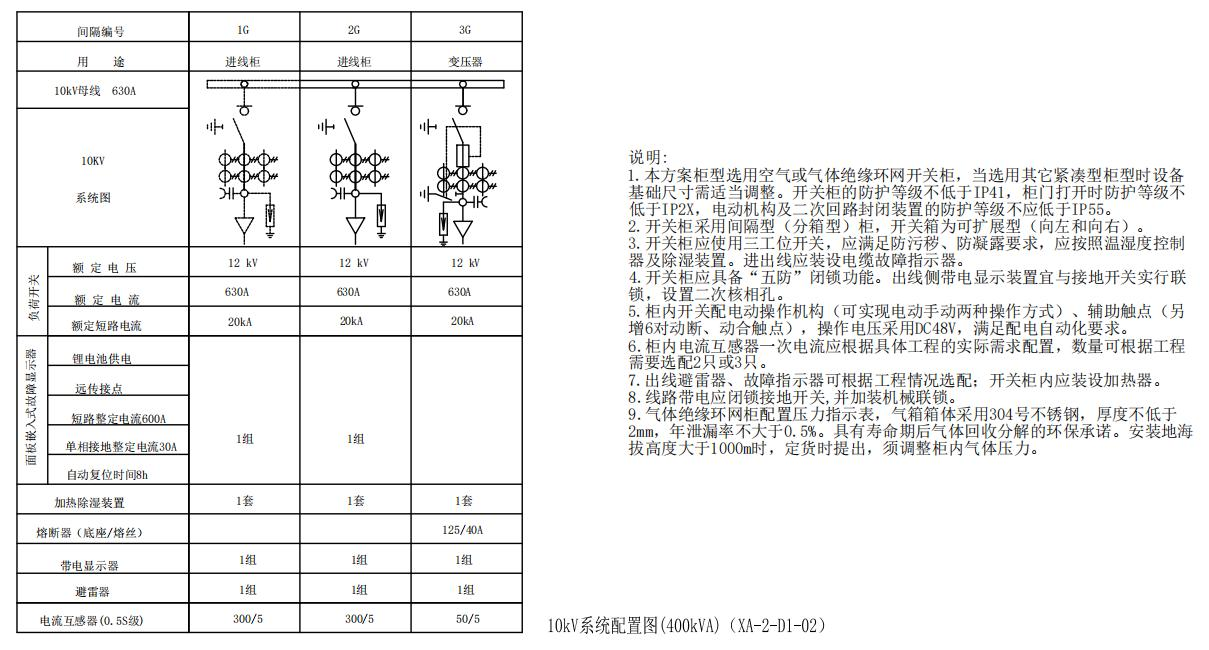

系统配置图(400kVA)

-

17

-

3、0.4kV

系统配置图(400kVA)

-

18

-

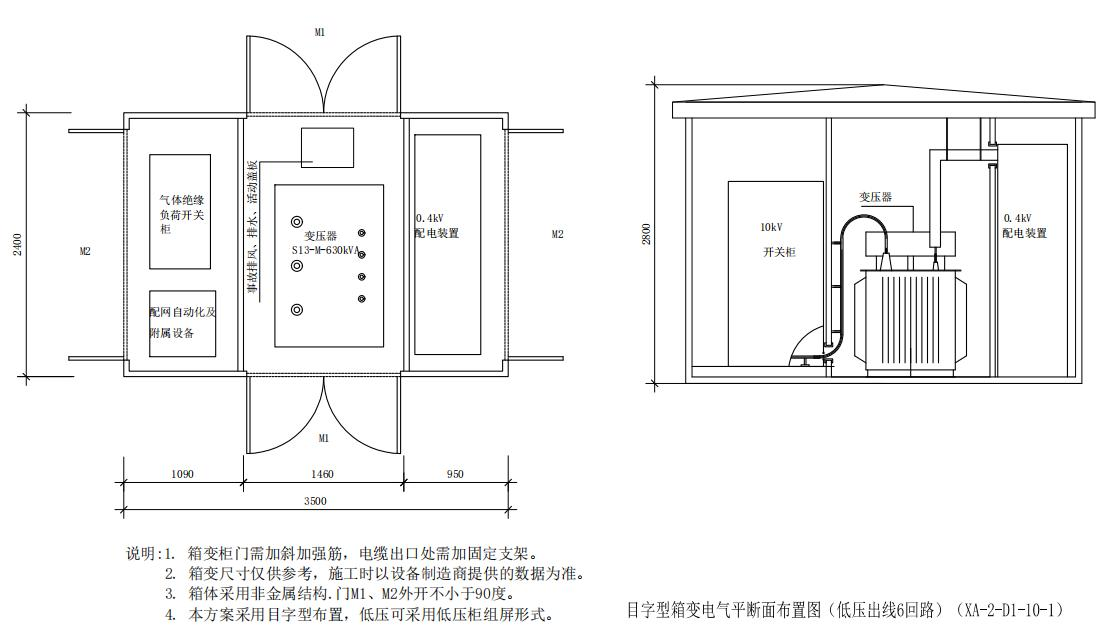

4、目字型箱变电气平断面布置图

-

19

-

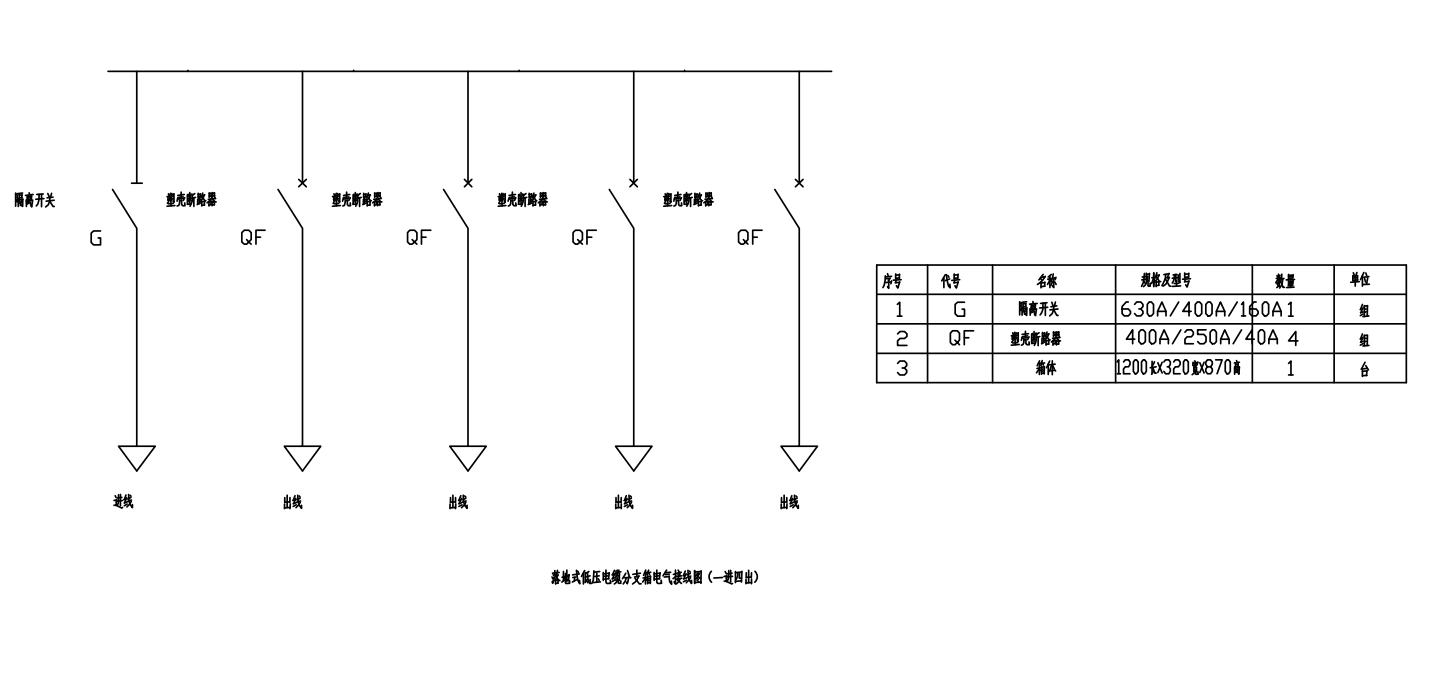

5、落地式低压电缆分支箱电气接线图（一进四出）

-

20

-

6、落地式低压电缆分支箱布置图（一进四出）

-

21

-

三、电缆线路图集

1、电缆直埋敷设断面图（一）

-

22

-

2、电缆直埋敷设断面图（二）

-

23

-

3、电缆与一般管道交叉敷设图

-

24

-

4、电缆与热力管沟交叉敷设图

-

25

-

5、电缆与铁路、公路平行交叉敷设图

-

26

-

6、电缆与室外地下设施平行接近敷设

-

27

-

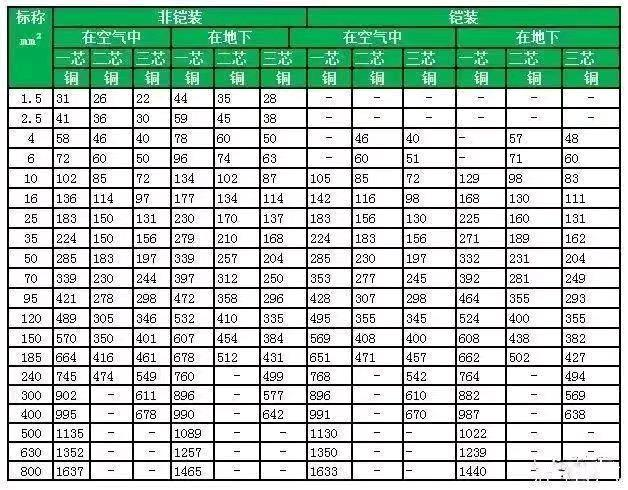

7、电缆载流量（A）图

-

28

-

四、

架空线路图集

1

、

单回直线水泥杆组装图(Z1-1,水平)

-

29

-

2、Z-N-15

单回直线水泥杆组装图(Z1-1,水平,法兰组装)

-

30

-

3、Z-M-12

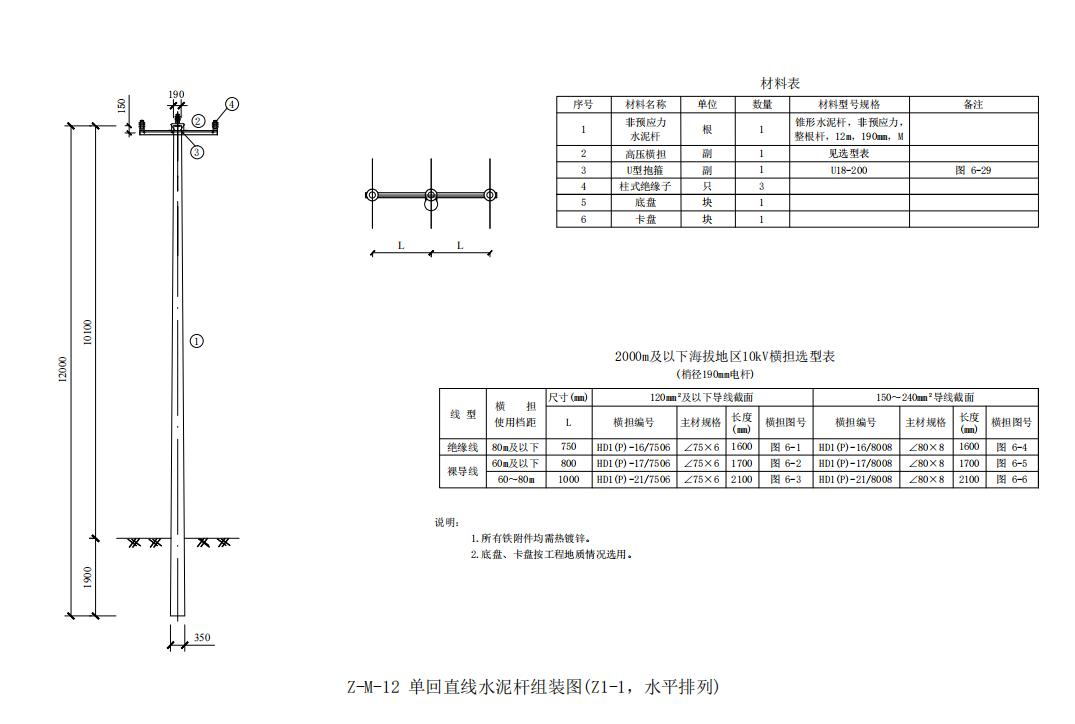

单回直线水泥杆(带低压)组装图(Z1-1,水平,)

-

31

-

4、Z-M-12

单回分支水泥杆无熔断器组装图(Z1-1,水平)

-

32

-

5、NJ2B-M-D-12

单回拉线双排耐张转角水泥单杆（带低压）组装图

(水平排列，绝缘线或裸导

线

120mm

及以下）

-

33

-

6、NDB-M-D-12

单回拉线终端水泥单杆(带低压)组装图(水平排列，绝缘线或裸导线

120mm

²

及以

下)

-

34

-

7、10m

380V

直线水泥杆杆型图

-

35

-

8、10m

380V45°带拉线耐张转角水泥杆杆型图

-

36

-

9、10m

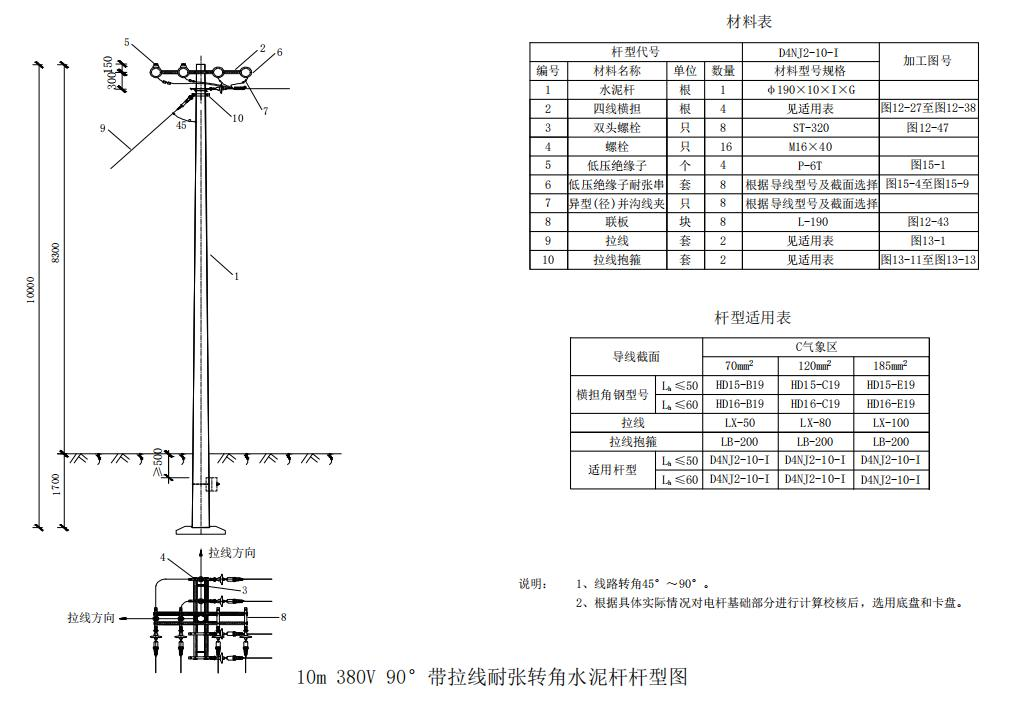

380V

90°带拉线耐张转角水泥杆杆型图

-

37

-

10、10m

380V

直线

T

接（四线）水泥杆杆型图

-

38

-

11、10m

380V

直线分支（四线）水泥杆杆型图

-

39

-

12、10m

380V

带拉线终端水泥杆杆型图

-

40

-

配网标准化物料清

五、国网

大庆

供电公司配网标准化物料清单

单

序号

物料名称

型号及规格

物料编码

物料类别

是/否标准物料

一、架空线路设计

1

10kV

变压器

10kV

变压器,100kVA,普通,硅钢片,油浸,S13,叠铁心,无励磁调压

500007419

配电变压器

是

2

10kV

变压器

10kV

变压器,200kVA,普通,硅钢片,油浸,S13,叠铁心,无励磁调压

500007402

配电变压器

是

3

10kV

变压器

10kV

变压器,400kVA,普通,硅钢片,油浸,S13,叠铁心,无励磁调压

500007396

配电变压器

是

4

35kV

及以下电缆终端

1kV

电缆终端,1×300,户内终端,冷缩,铜

500131009

电缆附件

是

5

35kV

及以下电缆终端

1kV

电缆终端,4×150,户内终端,冷缩,铝,配网

电缆附件

是

6

35kV

及以下电缆终端

1kV

电缆终端,4×150,户内终端,冷缩,铜,配网

500053660

电缆附件

是

7

35kV

及以下电缆终端

1kV

电缆终端,4×150,户外终端,冷缩,铝,配网

电缆附件

是

8

35kV

及以下电缆终端

1kV

电缆终端,4×240,户内终端,冷缩,铝,配网

电缆附件

是

9

35kV

及以下电缆终端

1kV

电缆终端,4×240,户外终端,冷缩,铝,配网

电缆附件

是

10

35kV

及以下电缆终端

1kV

电缆终端,根据设计选型

电缆附件

是

11

布电线

BV-35

500017324

布电线

是

12

抱箍

BG6-220

500018864

抱箍

是

13

抱箍

BG6-240

500018831

抱箍

是

-

41

-

14

抱箍

BG6-260

500019005

抱箍

是

15

抱箍

BG6-280

500019006

抱箍

是

16

抱箍

BG6-300

800018832

抱箍

是

17

抱箍

BG6-320

500019007

抱箍

是

18

抱箍

BG6-340

500018833

抱箍

是

19

抱箍

BG6-360

500018834

抱箍

是

20

抱箍

BG8-280

500018782

抱箍

是

21

抱箍

BG8-400

500018788

抱箍

是

22

标识牌

标识牌,不锈钢，80mm×150mm

500023173

其他(装置性材料)

是

23

半圆抱箍

半圆抱箍,φ18,D200,U

型

500055189

抱箍

是

24

半圆抱箍

半圆抱箍,φ18,D210,U

型

500052589

抱箍

是

25

半圆抱箍

半圆抱箍,φ18,D220,U

型

500052503

抱箍

是

26

半圆抱箍

半圆抱箍,φ18,D230,U

型

500052581

抱箍

是

27

半圆抱箍

半圆抱箍,φ18,D240,U

型

500052541

抱箍

是

28

变压器双杆支持架

［14-3000

500035224

其他(铁附件)

是

29

成套抱箍

成套抱箍,—6×70,D200,拉线抱箍

抱箍

是

30

成套抱箍

成套抱箍,—6×70,D210,拉线抱箍

抱箍

是

31

成套抱箍

成套抱箍,—8×80,D200,拉线抱箍

抱箍

是

32

成套抱箍

成套抱箍,—8×80,D210,拉线抱箍

抱箍

是

33

单杆安装断路器铁件

∠80×8×1566,φ225

其他(铁附件)

是

34

单回路单组避雷器安装支

架

ZJ-DBLQ-220,∠63×6×1600

其他(铁附件)

是

-

42

-

35

单回路单组隔离开关安装

支架

ZJ-DGLKG-200,∠63×6×1600

其他(铁附件)

是

36

电缆抱箍

电缆抱箍,—5×50,D70

抱箍

是

37

电缆保护管

电缆保护管,CPVC,φ100,公称壁厚

5mm

500021532

电缆保护管

是

38

电缆保护管

电缆保护管,CPVC,φ50,公称壁厚

4mm

500021527

电缆保护管

是

39

电缆保护管

电缆保护管-:钢管,外径㎜×壁厚㎜×长度㎜:114×3.2×2500

电缆保护管

是

40

电缆固定支架

DBG6-200

其他(铁附件)

是

41

电缆固定支架

DBG6-220

其他(铁附件)

是

42

电缆固定支架

DBG6-240

其他(铁附件)

是

43

电缆固定支架

DBG6-260

其他(铁附件)

是

44

电缆固定支架

DBG6-280

其他(铁附件)

是

45

电缆固定支架

DBG6-300

其他(铁附件)

是

46

电缆接线端子

电缆接线端子,铜,150mm2,双孔

500021885

电缆附件

是

47

电缆接线端子

电缆接线端子,铜,300mm2,双孔

500021888

电缆附件

是

48

电缆接线端子

电缆接线端子,铜,50mm2,单孔

500021863

电缆附件

是

49

电缆接线端子

电缆接线端子,铜铝过渡,50mm2,单孔

500021800

电缆附件

是

50

电缆接线端子

电缆接线端子,铜铝过渡,70mm2,单孔

500021801

电缆附件

是

51

电缆接线端子

电缆接线端子,铜铝过渡,设计选型

500021824

电缆附件

是

52

电缆卡抱

KBG4-110

抱箍

是

53

电缆卡抱

KBG4-70

500018855

抱箍

是

54

电能计量箱

电能计量箱,三相,1,SMC,60A,悬挂式,整体式，预留采集器位置，过

盈式，直接接入

500136057

其他(二次设备)

是

55

垫圈

M14

其他(金具)

是

-

43

-

56

垫圈

M16

其他(金具)

是

57

垫圈

M18

其他(金具)

是

58

蝶式绝缘子

蝶式绝缘子,ED-1,配网

500017324

绝缘子

是

59

低压电力电缆

低压电力电缆,EFR,铜,300,1

芯,ZC,无铠装,普通

500135730

低压电力电缆

是

60

低压电力电缆

低压电力电缆,YJLV,铝,150,4

芯,ZC,无铠装,普通,配网

500132453

低压电力电缆

是

61

低压电力电缆

低压电力电缆,YJLV,铝,240,4

芯,ZC,无铠装,普通,配网

500132444

低压电力电缆

是

62

低压电力电缆

低压电力电缆,YJV,铜,150,1

芯,ZC,无铠装,普通,配网

500113168

低压电力电缆

是

63

低压接线桩头

SBJ-1-M12

其他(金具)

是

64

低压接线桩头

SBJ-1-M20

其他(金具)

是

65

低压绝缘罩

设计选型

其他(金具)

是

66

低压耐张串

设计选型

绝缘子

是

67

低压四线横担（HD15-A19）

∠63×6×1500，φ190

横担

是

68

低压四线横担（HD15-A19）

∠63×6×1500，φ205

横担

是

69

低压四线横担（HD15-B19）

∠70×7×1500，φ190

横担

是

70

低压四线横担（HD15-B19）

∠70×7×1500，φ205

横担

是

71

低压四线横担（HD16-C19）

∠75×8×1600，φ190

横担

是

72

低压四线横担（HD16-E19）

∠90×8×1600，φ205

500118948

横担

是

73

低压四线横担（HD16-E19）

∠90×8×1600，φ215

500118948

横担

是

74

钢绞线

钢绞线,1×19-11.5-1270-B,80,镀锌

500065944

架空导线

是

75

钢绞线

钢绞线,1×7-7.8-1270-B,35,镀锌

500065920

架空导线

是

76

钢绞线

钢绞线,1×7-9.0-1270-B,50,镀锌

500065917

架空导线

是

-

44

-

77

隔离开关连接板

-80×8

其他(铁附件)

是

78

杆上电缆保护管

DLHG-114A

500020103

电缆保护管

是

79

杆上电缆固定架

DLJ5-165

500055071

其他(铁附件)

是

80

挂线联铁

LT7-580G

500123916

其他(铁附件)

是

81

高压接线桩头

SBJ-1-M12

其他(金具)

是

82

高压绝缘罩

设计选型

其他(金具)

是

83

高压熔断器

高压熔断器,AC10kV,跌落式,100A,复合,负荷型

500007914

熔断器

是

84

横担

HD6-1500

500071566

横担

是

85

HD1(P)-16/7506(190)

∠75×6×1600

500118948

横担

是

86

HD1(P)-16/7506(230)

∠75×6×1600

500118948

横担

是

87

HD1(P)-16/8008(190)

∠80×8×1600

500118948

横担

是

88

HD3-17/8008(190)

∠80×8×1700

500118948

横担

是

89

HD3-17/8008(200)

∠80×8×1700

500118948

横担

是

90

HD3-19/8008(205)

∠80×8×1900

500118948

横担

是

91

横担抱箍

HBG6-220

500019098

抱箍

是

92

横担抱箍

HBG6-240

500018892

抱箍

是

93

横担抱箍

HBG6-260

500019099

抱箍

是

94

横担抱箍

HBG6-280

500018893

抱箍

是

95

横担抱箍

HBG6-300

500019100

抱箍

是

96

横担抱箍

HBG6-320

500019101

抱箍

是

97

横担抱箍

HBG6-340

500019102

抱箍

是

-

45

-

98

横担抱箍

HBG6-360

500019103

抱箍

是

99

接地带

-50×5

接地铁件

是

100

接地铁

接地铁,角钢,镀锌,∠50×5,2500mm,接地铁-组合方式:角钢,表面处

理方式:镀锌,主材规格:∠50×5,长度

mm:2500mm

500020107

接地铁件

是

101

接地铁

接地铁,圆钢,φ8

圆钢

是

102

进户线支架

进户线支架,四线直线,∠50×5,1700mm,双

T

型

进户线支架

是

103

架空绝缘导线

架空绝缘导线,AC10kV,JKLYJ,50

500014672

架空导线

是

104

架空绝缘导线

架空绝缘导线,AC10kV,JKLYJ,70

500014664

架空导线

是

105

架空绝缘导线

架空绝缘导线,AC1kV,JKLYJ,35,配网

500027442

架空导线

是

106

架空绝缘导线

架空绝缘导线,AC1kV,JKLYJ,70,配网

500014670

架空导线

是

107

交流避雷器

交流避雷器,AC10kV,17kV,硅橡胶,50kV,不带间隙,不带脱离器,带接

地验电装置

500027151

避雷器

是

108

交流避雷器

交流避雷器,AC10kV,17kV,硅橡胶,50kV,不带间隙,带脱离器,带接地

验电装置

500027151

避雷器

是

109

交流棒形悬式复合绝缘子

交流棒形悬式复合绝缘子,FXBW-10/70,310,350,普通

500122849

绝缘子

是

110

交流盘形悬式瓷绝缘子

交流盘形悬式瓷绝缘子,U40C/140,190,200,配网

500127092

绝缘子

是

111

交流三相隔离开关

10kV

三相隔离开关,630A,20kA,手动双柱立开式,不接地,高强瓷绝

缘子

500002150

交流隔离开关

是

112

接续金具-并沟线夹

接续金具-并沟线夹,JBB-2

500020516

线夹

是

113

接续金具-并沟线夹

设计选型

线夹

是

114

接续金具-绝缘穿刺接地线

夹

接续金具-绝缘穿刺接地线夹,10kV,240mm2,16mm2

500032474

线夹

是

-

46

-

115

接续金具-异型并沟线夹

接续金具-并沟线夹,JBLY-1,适用导线：35-120

线夹

是

116

接续金具-异型并沟线夹

接续金具-并沟线夹,JBLY-2,适用导线：50-240

线夹

是

117

绝缘压接线夹

LH11-/50

线夹

是

118

卡盘

U

型抱箍

U20-370

500118948

抱箍

是

119

螺杆

双头螺栓，ST-320,M18,120mm,镀锌

其他(铁附件)

是

120

螺杆

双头螺栓，ST-350,M18,150mm,镀锌

其他(铁附件)

是

121

联结金具-联板

联结金具-联板,L-190

其他(金具)

是

122

联结金具-联板

联结金具-联板,L-210

其他(金具)

是

123

联结金具-PS

挂板

联结金具-平行挂板,PS-7

500028085

其他(金具)

是

124

联结金具-平行挂板

联结金具-平行挂板,PD-12

500020418

其他(金具)

是

125

联结金具-球头挂环

联结金具-球头挂环,QP-7

500020353

其他(金具)

是

126

联结金具-U

型挂环

联结金具-U

型挂环,U-16

500026594

其他(金具)

是

127

联结金具-U

型挂环

联结金具-U

型挂环,U-25

500028043

其他(金具)

是

128

联结金具-U

型挂环

联结金具-U

型挂环,U-7

500020383

其他(金具)

是

129

联结金具-碗头挂板

联结金具-碗头挂板,W-7B

500020369

其他(金具)

是

130

联结金具-直角挂板

联结金具-直角挂板,Z-7

500020399

其他(金具)

是

131

拉紧绝缘子

拉紧绝缘子,JH10-90

500017322

绝缘子

是

132

连接铁

N

型拉板,-60×8

其他(铁附件)

是

133

螺母

M16

其他(铁附件)

是

134

螺母

M18

其他(铁附件)

是

-

47

-

135

拉线棒

拉线棒-主材规格:φ18,长度

mm:3000mm,形式:双耳

500019559

拉线棒

是

136

拉线棒

拉线棒-主材规格:φ22,长度

mm:4000mm,形式:双耳

500019576

拉线棒

是

137

拉线棒

拉线棒-主材规格:φ26,长度

mm:4000mm,形式:双耳

拉线棒

是

138

拉线保护套

拉线保护套

500063081

其他(装置性材料)

是

139

拉线金具-钢线卡子

拉线金具-钢线卡子,JK-1

500020760

其他(金具)

是

140

拉线金具-钢线卡子

拉线金具-钢线卡子,JK-2

500020761

其他(金具)

是

141

拉线金具-锲型线夹

拉线金具-锲型线夹,NX-1

500029690

线夹

是

142

拉线金具-锲型线夹

拉线金具-锲型线夹,NX-2

500029689

线夹

是

143

拉线金具-UT

型线夹

拉线金具-UT

型线夹,NUT-1

500020748

线夹

是

144

拉线金具-UT

型线夹

拉线金具-UT

型线夹,NUT-2

500020749

线夹

是

145

拉线盘拉环

拉线盘拉环，LPU-24

其他(铁附件)

是

146

拉线盘拉环

拉线盘拉环，LPU-28

其他(铁附件)

是

147

尼龙管

3/4′′

其他(装置性材料)

是

148

耐张线夹

设计选型

线夹

是

149

耐张线夹-楔型绝缘

耐张线夹-楔型绝缘,NXJG-2

500129320

线夹

是

150

配电箱

配电箱,户外,4

回路

100kVA,配网，低压综合配电箱,AC380V,100kVA,

四路,无补偿,进线熔断器式隔离开关,出线塑壳断路器,带剩余电流

保护,电子式

500114849

配电箱

是

151

配电箱

配电箱,户外,4

回路

200kVA,配网，低压综合配电箱,AC380V,200kVA,

四路,有补偿,进线熔断器式隔离开关,出线塑壳断路器,补偿容量

500114853

配电箱

是

-

48

-

60kavr

152

配电箱

配电箱,户外,4

回路

400kVA,配网，低压综合配电箱,AC380V,400kVA,

四路,有补偿,进线熔断器式隔离开关,出线塑壳断路器,补偿容量

120kvar

500132919

配电箱

是

153

普通螺栓

普通螺栓,M12,40mm,铁,镀锌,配螺母

500012495

其他(铁附件)

是

154

普通螺栓

普通螺栓,M14,40mm,铁,镀锌,配螺母

其他(铁附件)

是

155

普通螺栓

普通螺栓,M16,125mm,铁,镀锌,配螺母

500012449

其他(铁附件)

是

156

普通螺栓

普通螺栓,M16,40mm,铁,镀锌,配螺母

500012450

其他(铁附件)

是

157

普通螺栓

普通螺栓,M16,45mm,铁,热浸锌,配螺母

其他(铁附件)

是

158

普通螺栓

普通螺栓,M16,70mm,铁,镀锌,配螺母

500012401

其他(铁附件)

是

159

普通螺栓

普通螺栓,M18,40mm,铁,镀锌,配螺母

500012428

其他(铁附件)

是

160

普通螺栓

普通螺栓,M18,70mm,铁,镀锌,配螺母

500079150

其他(铁附件)

是

161

膨胀螺栓

膨胀螺栓,M12,100mm,镀锌

500039274

其他(铁附件)

是

162

熔丝具安装架

RJ7-170

500019880

其他(铁附件)

是

163

双杆熔丝具架

SRJ6-3000

500018274

其他(铁附件)

是

164

水泥制品

水泥制品,拉盘,400×800×200

500027409

基础

是

165

水泥制品

水泥制品,拉盘,500×1000×200

500027410

基础

是

166

双头螺杆

M16×200

500013069

其他(金具)

是

167

双头螺杆

M20×400

500013166

其他(金具)

是

168

铜铝接续管

设计选型

其他(金具)

是

169

铜铝设备线夹

设备线夹-螺栓型设备线夹,SLG-4A

500020826

线夹

是

170

线路柱式瓷绝缘子

线路柱式瓷绝缘子,R12.5ET125N,160,305,400,普通

500122522

绝缘子

是

-

49

-

171

线路柱式瓷绝缘子

线路柱式瓷绝缘子,R5ET105L,125,283,360,普通

500122534

绝缘子

是

172

线路柱式复合绝缘子

线路柱式复合绝缘子,FPQ-10/5,285,450

500122799

绝缘子

是

173

压板

YB5-740J

其他(铁附件)

是

174

针式瓷绝缘子

针式瓷绝缘子,P-6T,120,150,配网

500135731

绝缘子

是

175

柱上断路器

柱上断路器,AC10kV,630A,20kA,真空,有隔离闸刀,户外,空气绝缘,

电动,弹簧,支柱式,普通

500003015

柱上断路器

是

176

锥形水泥杆

锥形水泥杆,非预应力,法兰组装杆,15m,230mm,N,无根部法兰

500033739

电杆

是

177

锥形水泥杆

锥形水泥杆,非预应力,整根杆,10m,190mm,I,无根部法兰

500033660

电杆

是

178

锥形水泥杆

锥形水泥杆,非预应力,整根杆,12m,190mm,M,无根部法兰

500013972

电杆

是

二、电缆线路设计

1

35kV

及以下电缆终端

10kV

电缆终端,3×70,户内终端,冷缩,铝

500031947

电缆附件

是

2

35kV

及以下电缆终端

10kV

电缆终端,3×70,户外终端,冷缩,铝

500032072

电缆附件

是

3

35kV

及以下电缆终端

1kV

电缆终端,4+1×120/70,户内终端,冷缩,铝

电缆附件

是

4

保护板

电缆沟盖板,水泥

400×200

其他(装置性材料)

是

5

电缆保护管

电缆保护管,CPVC,φ175,公称壁厚

9.5mm

500021528

电缆保护管

是

6

电力电缆

电力电缆,AC10kV,YJLV,70,3,22,ZC,无阻水

500107623

电缆

是

7

低压电力电缆

低压电力电缆,YJLV,铝,120,4

芯,ZC,22,普通,配网

500109080

低压电力电缆

是

8

低压电力电缆

低压电力电缆,YJLV,铝,70,4

芯,ZC,22,普通,配网

500109075

低压电力电缆

是

9

警示带

警示带

500023181

其他(装置性材料)

是

三、配电设计

-

50

-

1

电缆分支箱

电缆分支箱,AC400V,塑壳断路器,五路,400A,配网，进线隔离开关

400A,出线塑壳断路器,4×160A,304

不锈钢,落地式,户外

500107557

电缆分支箱

是

2

接地带-50*5

接地带-50*5

接地铁件

是

3

接地铁

接地铁,扁钢,镀锌,—5×50,5000mm,接地铁-组合方式:扁钢,表面处

理方式:镀锌,主材规格:—5×50,长度

mm:5000mm

500026813

接地铁件

是

4

接地铁

接地铁,角钢,镀锌,∠50×5,2500mm,接地铁-组合方式:角钢,表面处

理方式:镀锌,主材规格:∠50×5,长度

mm:2500mm

500020107

接地铁件

是

5

箱式变电站

10kV

箱式变电站,400kVA,欧式,硅钢片,普通,有环网柜，环网型,GRC

外壳,S13,低压组屏

500061857

箱式变电站

是

6

箱式变电站

10kV

箱式变电站,500kVA,欧式,硅钢片,普通,有环网柜，环网型,GRC

外壳,S13,低压组屏

500061862

箱式变电站

是

7

箱式变电站

10kV

箱式变电站,630kVA,欧式,硅钢片,普通,有环网柜，环网型,GRC

外壳,S13,低压组屏

500061873

箱式变电站

是

四、总结

本材料清单所列为国家电网有限公司配电项目典型设计标准化物料，共

194

条物料，其中标准物料

194

条，非标物料

0

条，标准物料占比

100%。架空线路设计部分共采

用

178

条物料，其中标准物料

178

条，非标物料

0

条，标准物料占比

100%。电缆线路设计部分共采用

9

条物料，其中标准物料

9

条，非标物料

0

条，标准物料占比

100%。配

电设计部分共采用

7

条物料，其中标准物料

7

条，非标物料

0

条，标准物料占比

100%。

-

51

-

序

六、

国网

大庆

供电公司营销标准化物料清单

号

物料号

物料描述

计量单位

技术规范

ID

计量设备

1

500141804

单相智能电能表,A

级,远程,内置,有,220V,5A

只

CN8A-500141804-00001

2

500138761

通信单元,本地,2

级单相表,HPLC,无,OFDM

只

B6T5-500138761-00003

3

500138761

通信单元,本地,2

级单相表,HPLC,无,OFDM

只

B6T5-500138761-00005

4

500141792

三相智能电能表,B

级,远程,外置,有,3×220/380V,5A

只

CN8A-500141792-00001

5

500138757

通信单元,本地,1

级三相表,HPLC,无,OFDM

只

B6T5-500138757-00004

6

500138757

通信单元,本地,1

级三相表,HPLC,无,OFDM

只

B6T5-500138757-00004

7

500132794

专变采集终端,III

型,4G,有,2,C3

套

CN8A-500132794-00001

8

500135216

通信单元,远程,专变

III

型,无线公网

4G,无,无

只

CN8A-500135216-00002

9

500138766

集中器,I

型,4G,HPLC,有,C3

台

CN8A-500113076-00002

-

52

-

10

500135205

通信单元,远程,集中器

I

型,无线公网

4G,无,无

只

CN8A-500135205-00001

11

500138758

通信单元,本地,集中器

I

型,HPLC,无,OFDM

只

B6T5-500138758-00001

12

500141765

三相智能电能表,C

级,无,无控,无,3×100V,1.5A

只

CN8A-500141798-00001

13

500141781

三相智能电能表,D

级,无,无控,无,3×100V,1.5A

只

CN8A-500141781-00001

14

500113088

专变采集终端,I

型,无线专网,有,8,C3

套

CN8A-500113088-00002

15

500135205

通信单元,远程,集中器

I

型,无线公网

4G,无,无

只

CN8A-500135205-00001

16

500135205

通信单元,远程,集中器

I

型,无线公网

4G,无,无

只

CN8A-500135205-00001

17

500138766

集中器,I

型,4G,HPLC,有,C3

台

CN8A-500113076-00002

18

500138758

通信单元,本地,集中器

I

型,HPLC,无,OFDM

只

B6T5-500138758-00012

19

500135216

通信单元,远程,专变

III

型,无线公网

4G,无,无

只

CN8A-500135216-00002

20

500141763

单相物联电能表,A

级,220V,5A

只

CN8A-500141763-00001

21

500138761

通信单元,本地,2

级单相表,HPLC,无,OFDM

只

B6T5-500138761-00019

-

53

-

22

500141759

三相物联电能表,B

级,3×220/380V,1.5A

只

CN8A-500141786-00001

23

500138757

通信单元,本地,1

级三相表,HPLC,无,OFDM

只

B6T5-500138757-00012

表箱材料

1

500135968

电能计量箱,单相,1,SMC,60A,悬挂式

只

B15L-500135968-00001

2

500135986

电能计量箱,单相,2,SMC,60A,悬挂式

只

B15L-500135986-00001

3

500136097

电能计量箱,单相,4,SMC,60A,悬挂式

只

B15L-500136097-00001

4

500136003

电能计量箱,单相,6,SMC,60A,悬挂式

只

B15L-500136003-00001

5

500136027

电能计量箱,三相,1,SMC,100A,悬挂式

只

B15L-500136027-00001

6

500136062

电能计量箱,三相,2,SMC,200A,悬挂式

只

B15L-500136062-00001

7

500135972

电能计量箱,三相,1,SMC,250A,悬挂式

只

B15L-500135972-00001
